platine siège

[Amy - Nico]

c'est surtout qu'hier soir c'était Boulot 1 puis conseil syndical puis boulot 2 fini 2H du mat ...
Les photo dans le luc mon seby ... ce soir c'est Courroie accessoire sur la rallye puis boulot2 puis préparation fiesta de mariage ...

Bref, si JL à des photos regardes les siennes ca ira plus vite ... y'a pas vraiment 36 façons de faire !

[seby]

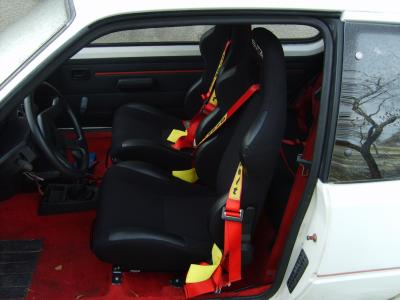

photo volée à alexlekid

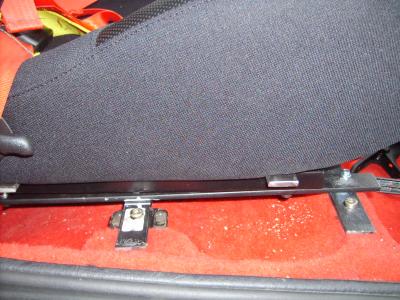

le montage que lui à fait pour avoir un tel décalage, il a conserver les vis d'origine de l'autre coté ce qui fait que le siège est décallé par rapport au volant et donc on est pas en ligne de 25mm via l'axe du volant, ce n'est pas beaucoup mais c'est pas un montage valable, c'est bien ou rien

[seby]

alors pour venir au nouvelle j'ai réaliser les platines, il me reste à faire la fixation du verrouillage de la ceinture et de passer tout ça sous un voile de peinture

je vous joindrez les photo et cotes pour les intéressés

[ERIC+81]

merci seby

car je suis dans ce cas et colle un peu sur les fixations des verrouillages de ceinture

[seby]

j'ai pas encore fait pour la ceinture mais l'idée est là, je vais me fixer sur les 2 vis BTR qui sont caché derrière le plastique tenu par 2 petit vis cruciforme ( si tu as des butzi comme moi) après je prendrais peut etre les verrouillage de 309 pour éviter que la ceinture vienne toucher le tissus

[seby]

pour les platines j'ai pris du plat de 30x5 et par chance il fait 5.5, chaque perçage est fait à 8.5, et ils sont placé au centre donc 15mm de chaque coté (30/2) et à 15mm du bout ( en rouge)
il faut pour se fixer à la caisse pour une platine
1/ 455
1/ 425
1/ 60
et pour fixer les rails en hauteur pour échapper les vis et pour faire correspondre les trou de glissière fournie avec les siège
2/ 325

ça va jusque là je peine à suivre et vous avez pas encore vu le plan

entre axe de caisse
425 en largeur, 225 en long pour l'exterieur et 220 et 250 pour l'interieur
entre axe de siège (glissière)
400 en largeur, 320 à 325 en longueur (le trou est oblong) j'ai choisi 323
les trou avant des nouvelles glissières sont 35mm plus en avant que les trous avant de la fixation de caisse d'origine

voilà le plan

[ERIC+81]

j'ai qu'un mot a dire: BRAVO

montage simple et facile à réaliser
en temps, il y a plus de découpe et de perçage de que soudure

comme on dit, il n' y a plus qu'a


pour la fixation de ceinture, pour ma part, je vais mettre ceux de 205 5 portes. Je vais les fixer entre la caisse et les platines (sous le carré de 60/30)

encore merci chef

[seby]

bonne idee j'avais la meme mais il ne faut pas oublier que sa fait remonté le siege
pour la réalisation j'ai mi une bonne matinnée il ne reste que la peinture
merci pour ta réponse

[Samuel]

bonne idee j'avais la meme mais il ne faut pas oublier que sa fait remonté le siege
pour la réalisation j'ai mi une bonne matinnée il ne reste que la peinture
merci pour ta réponse

Oui mes les cales sont juste pointé tu les fais sauter

[ERIC+81]

oui je pensai faire sauter les cales, donc on revient à une épaisseur de rondelle classique sans celle ci.

[Samuel]

Une grosse rondelle alors, la platine fait 3 mm d'épaisseur

[seby]

sur les 5 portes (du moins celle avant 87) le verrouillage de ceinture est vissée dans une cale en alu qui fait pas loin de 3cm d'épais donc elle relèvera le siège, je n'ai pas vu les montage des autres plus récente, mais c'est pour compenser la hauteur du système de basculement présent sur les 3 portes

[Samuel]

sur les 5 portes (du moins celle avant 87) le verrouillage de ceinture est vissée dans une cale en alu qui fait pas loin de 3cm d'épais donc elle relèvera le siège, je n'ai pas vu les montage des autres plus récente, mais c'est pour compenser la hauteur du système de basculement présent sur les 3 portes

Après 87 je pense que c'est pareil mais pas en alu, bizarre quel soit en alu quand on sais que ils chercher tous pour faire des économies

[seby]

à non rien à voir celle que j'avais démonté je dois encore les avoir je les prendrais en photos si je les retrouves dans la taverne

avec des entretoise comme celle de ta photo samuel ça poserai soucis car si c'est à poser sur les platines comme j'ai fait les mienne, avec le réglage du siège on se retrouvera avec le crochet jamais au bon endroit car ce sera fixe à la caisse, moi je veux que ce soit réglable et variable avec le réglage du siège, de qoi s'amuser encore un peu

[Samuel]

c'est pas fixe c'est d'origine sur les glissières 5 portes et elles avancent et reculent comme sur les 3 portes

[seby]

oui je vois bien c'est en lieu et place des cales en alu que j'ai et ça vient entre la glissière et le siège c'est bien ce que je dis, mais ce que je voulais dire c'est que je ne peux pas monter ça sur mes platines car elles vont entre caisse et glissière et non entre glissière et siège donc je dois faire d'autre platine fixe au siège pour la ceinture

ça se fera surement ce week si le temps le permet car je reprend le travail demain et quand il pleut je ne meule pas à l'intérieur, étincelle dans une menuiserie je ne suis pas un pyromane
