Re: [Robbi] AX Sport F2000/12 - Mise à jour 6

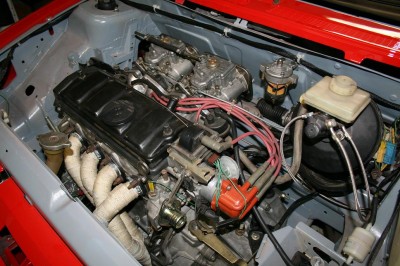

Le Moteur

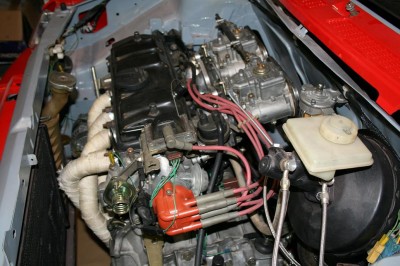

Je reste bien évidemment fidèle au TU24
Tellement fidèle d'ailleurs que celui monté dans mon auto est celui d'origine
Bon, ok, il avait 150000km dont 50000 dans mes mains (donc c'est du costaud
) avant démontage. J'en ai donc profité pour lui refaire une jeunesse : lavage intégral, coussinets neufs, distrib neuve, pompe à huile retarée, Webers rejointés, 4/2/1 Devil Acier isolé (issu du 1360 donc adapté...
), filter King, ligne de 309 gpe N ré-adaptée (58mm de diamètre de mémoire).
Au passage, le moteur, lui aussi
évoluera dans le futur si je detruis pas la caisse trop vite
, avec notamment des pièces qui trainent déjà dans la garage (dont AAC, pistons...)
La Boite
On est donc parti de la MA d'origine de la Sport sur laquelle mon pote Julien P. a monté le 13X64, le différentiel renforcé avec planétaires et satelites diamètre 16mm, les synchros et le verrouillage Citroën Sport, le tout dans un panachage de carter de sport/VTS.
Place aux photos :

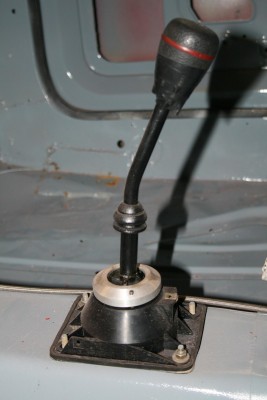

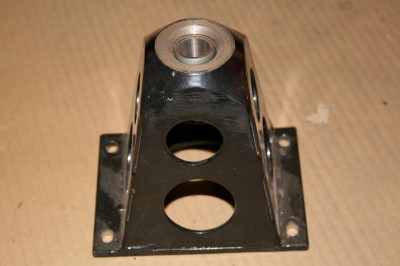

La tringlerie de boite est montée sur rotules uniballes et le levier de vitesse reste encore à définir (origine avec bagues alu de securité ou gpe A surélévé...)

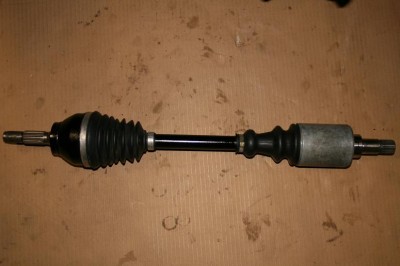

Les transmissions sont celles de la Saxo VTS avec le palier en alu sur le cardan long qui permet une meilleur repartition des contraintes sur la transmission.
Je reste bien évidemment fidèle au TU24
![Ok :ok:](./images/smilies/enaccord8.gif)
Tellement fidèle d'ailleurs que celui monté dans mon auto est celui d'origine
![Laughing :lol:](./images/smilies/laugh.gif)
![Mr. Green :mrgreen:](./images/smilies/icon_mrgreen.gif)
![euh :huh:](./images/smilies/huh.gif)
Au passage, le moteur, lui aussi
![Laughing :lol:](./images/smilies/laugh.gif)
![Crying :crying:](./images/smilies/crying.gif)
![Razz :p](./images/smilies/tongue.gif)
La Boite
On est donc parti de la MA d'origine de la Sport sur laquelle mon pote Julien P. a monté le 13X64, le différentiel renforcé avec planétaires et satelites diamètre 16mm, les synchros et le verrouillage Citroën Sport, le tout dans un panachage de carter de sport/VTS.
Place aux photos :
La tringlerie de boite est montée sur rotules uniballes et le levier de vitesse reste encore à définir (origine avec bagues alu de securité ou gpe A surélévé...)
Les transmissions sont celles de la Saxo VTS avec le palier en alu sur le cardan long qui permet une meilleur repartition des contraintes sur la transmission.
- Fichiers joints
Éleveur d'AX - Oily Nurse
L'élevage en photos => http://www.205rallye.net/forum/viewtopi ... 12&t=21765
La Team IPK en course => http://teamipk.e-monsite.com/accueil.html
L'élevage en photos => http://www.205rallye.net/forum/viewtopi ... 12&t=21765
La Team IPK en course => http://teamipk.e-monsite.com/accueil.html
Re: [Robbi] AX Sport F2000/12 - MàJ, Moteur et boite
niquel tout ca
c'est quand que je fais un tour
![Ok :ok:](./images/smilies/enaccord8.gif)
![Ok :ok:](./images/smilies/enaccord8.gif)
c'est quand que je fais un tour
![Very Happy :D](./images/smilies/biggrin.gif)
![Razz :p](./images/smilies/tongue.gif)
![Laughing :lol:](./images/smilies/laugh.gif)
![Ok :ok:](./images/smilies/enaccord8.gif)
Zx 16V 1992 décata - Ax Sport 1990 Pack VIP
![Image](http://img9.exs.cx/img9/6206/Dec08184.jpg)
![Image](http://img105.imageshack.us/img105/5835/hpim0743ib7.jpg)
![Image](http://img232.imageshack.us/img232/2769/hpim0818nt9.jpg)
![Image](http://img503.imageshack.us/img503/7682/hpim0885ak1.jpg)
![Image](http://img9.exs.cx/img9/6206/Dec08184.jpg)
![Image](http://img105.imageshack.us/img105/5835/hpim0743ib7.jpg)
![Image](http://img232.imageshack.us/img232/2769/hpim0818nt9.jpg)
![Image](http://img503.imageshack.us/img503/7682/hpim0885ak1.jpg)
- boba fett
- Pilier de bar
- Messages : 1169
- Enregistré le : 18 sept. 2004, 21:37
- Localisation : aubagne(13)
Re: [Robbi] AX Sport F2000/12 - MàJ, Moteur et boite
super robbi
j'aime toujours autant ton travail![Wink ;)](./images/smilies/wink.gif)
![Ok :ok:](./images/smilies/enaccord8.gif)
j'aime toujours autant ton travail
![Wink ;)](./images/smilies/wink.gif)
Il n'y a rien de plus bandant au monde que d'etre derriere le volant d'un voiture ce course, à par peut etre une chatte.( cf: Christine )
Re: [Robbi] AX Sport F2000/12 - MàJ, Moteur et boite
![Woo <oo>](./images/smilies/w00t.gif)
![Ok :ok:](./images/smilies/enaccord8.gif)
- barauto
- Membre du Club 2024
- Messages : 737
- Enregistré le : 12 juin 2005, 08:55
- Localisation : 42
- A remercié : 56 fois
- A été remercié : 21 fois
Re: [Robbi] AX Sport F2000/12 - MàJ, Moteur et boite
![Ok :ok:](./images/smilies/enaccord8.gif)
Encore bravo pour ce joli boulot
- Robbi
- Pilier de bar
- Messages : 3031
- Enregistré le : 04 déc. 2006, 10:41
- Localisation : 42
- A remercié : 94 fois
- A été remercié : 80 fois
- Contact :
Re: [Robbi] AX Sport F2000/12 - MàJ, Moteur et boite
No prob'barauto a écrit :il va falloir que je monte la voir de mes propres yeux tu me dira quand tu aura le temps moi en ce monent j'ai quasiment du lundi au dimanche alors....
Encore bravo pour ce joli boulot
![Ok :ok:](./images/smilies/enaccord8.gif)
![Laughing :lol:](./images/smilies/laugh.gif)
Éleveur d'AX - Oily Nurse
L'élevage en photos => http://www.205rallye.net/forum/viewtopi ... 12&t=21765
La Team IPK en course => http://teamipk.e-monsite.com/accueil.html
L'élevage en photos => http://www.205rallye.net/forum/viewtopi ... 12&t=21765
La Team IPK en course => http://teamipk.e-monsite.com/accueil.html
- GTIlove
- Pilier de bar
- Messages : 1135
- Enregistré le : 11 janv. 2005, 21:52
- Localisation : Aubagne
- Contact :
Re: [Robbi] AX Sport F2000/12 - MàJ, Moteur et boite
Vraiment propre tout ça
Ca va faire une belle AX![Smile :)](./images/smilies/smile.gif)
![Ok :ok:](./images/smilies/enaccord8.gif)
Ca va faire une belle AX
![Smile :)](./images/smilies/smile.gif)
Appelez moi rallylove ...
205 GTI 1600
205 GTI 1600 F 2000
106 S16
Et la prochaine?
205 GTI 1600
205 GTI 1600 F 2000
106 S16
Et la prochaine?
-
- Amateur
- Messages : 22
- Enregistré le : 03 mars 2008, 16:41
Re: [Robbi] AX Sport F2000/12 - MàJ, Moteur et boite
Hi caramba ça va respirer à plein poumon mon pote...
Robbi tiens toi pret pour tester tout ça fin mars...![Ph34r :ph34r:](./images/smilies/ph34r.gif)
![Woo <oo>](./images/smilies/w00t.gif)
Robbi tiens toi pret pour tester tout ça fin mars...
![Ph34r :ph34r:](./images/smilies/ph34r.gif)
Rien ne sert de partir à point, il faut courir!...
- Robbi
- Pilier de bar
- Messages : 3031
- Enregistré le : 04 déc. 2006, 10:41
- Localisation : 42
- A remercié : 94 fois
- A été remercié : 80 fois
- Contact :
Re: [Robbi] AX Sport F2000/12 - MàJ, Moteur et boite
Quand tu veux Lio...LD GTI 16S a écrit :Hi caramba ça va respirer à plein poumon mon pote...![]()
Robbi tiens toi pret pour tester tout ça fin mars...
![Very Happy :D](./images/smilies/biggrin.gif)
Éleveur d'AX - Oily Nurse
L'élevage en photos => http://www.205rallye.net/forum/viewtopi ... 12&t=21765
La Team IPK en course => http://teamipk.e-monsite.com/accueil.html
L'élevage en photos => http://www.205rallye.net/forum/viewtopi ... 12&t=21765
La Team IPK en course => http://teamipk.e-monsite.com/accueil.html
- Robbi
- Pilier de bar
- Messages : 3031
- Enregistré le : 04 déc. 2006, 10:41
- Localisation : 42
- A remercié : 94 fois
- A été remercié : 80 fois
- Contact :
Re: [Robbi] AX Sport F2000/12 - MàJ, Moteur et boite
Bon, ces derniers jours dur d'avancer pour des raisons professionnelles entre autre.
Modif du train arrière

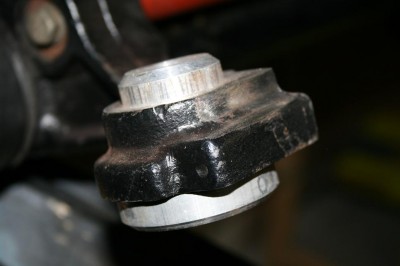

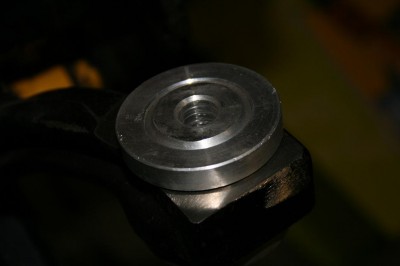

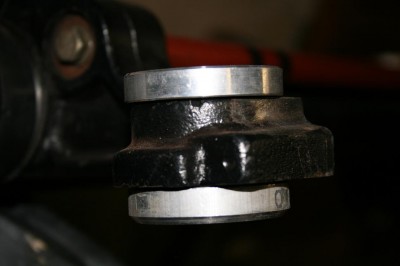

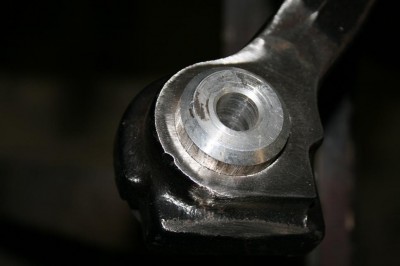

Après le montage des douilles alues, je me suis retrouvé très embeté car je ne voyais pas ce qui pouvait empecher le TAR de coulisser sur ces fameuses douilles lors d'une utilisation intensive. Les douilles en elle- même n'étant pas en cause, j'ai décider de procéder de la manière suivante : j'ai fait refaire deux bagues alues pour stabliser de manière sûre mes douilles dans leur emplacement. Au passage, il a fallu usiner un peu la poutre pour que ces bagues travaillent bien à plat.
Les explications en photo et la suite dans quelques minutes :
Modif du train arrière
Après le montage des douilles alues, je me suis retrouvé très embeté car je ne voyais pas ce qui pouvait empecher le TAR de coulisser sur ces fameuses douilles lors d'une utilisation intensive. Les douilles en elle- même n'étant pas en cause, j'ai décider de procéder de la manière suivante : j'ai fait refaire deux bagues alues pour stabliser de manière sûre mes douilles dans leur emplacement. Au passage, il a fallu usiner un peu la poutre pour que ces bagues travaillent bien à plat.
Les explications en photo et la suite dans quelques minutes :
Éleveur d'AX - Oily Nurse
L'élevage en photos => http://www.205rallye.net/forum/viewtopi ... 12&t=21765
La Team IPK en course => http://teamipk.e-monsite.com/accueil.html
L'élevage en photos => http://www.205rallye.net/forum/viewtopi ... 12&t=21765
La Team IPK en course => http://teamipk.e-monsite.com/accueil.html
- Robbi
- Pilier de bar
- Messages : 3031
- Enregistré le : 04 déc. 2006, 10:41
- Localisation : 42
- A remercié : 94 fois
- A été remercié : 80 fois
- Contact :
Re: [Robbi] AX Sport F2000/12 - MàJ, Moteur et boite

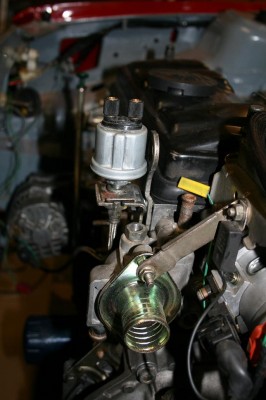

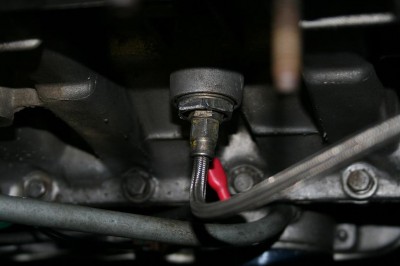

Montage de la sonde de pression d'huile déportée
Ici j'utilise moi aussi le fameux système initié par Jean-Luc 13 avec une sonde qu'il m'a lui-même vendu d'ailleurs
Cependant, j'ai procédé légèrement différemment et pour un coup moindre je pense. Je m'explique : La sonde a un filetage 10X100, je dispose d'un flexible de frein arrière avia d'AX (10X100 femelle et 10X10 Mâle

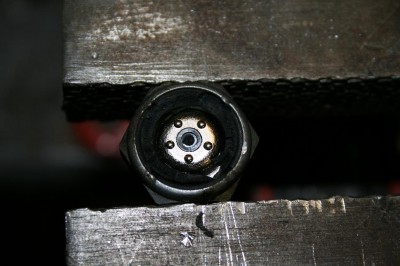

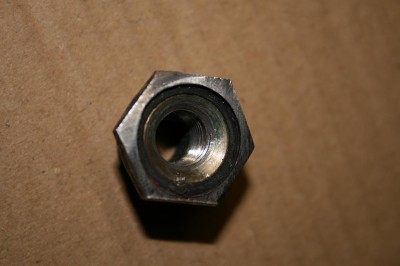

). La différence réside dans les "entretoises" de filetage ou il faut dans la version déjà connue sur le site faire usiner par un tourneur un montage. Pour ma part, je suis parti de la sonde d'alerte de pression basse ou l'on reprend d'ailleurs le flexible, on sacrifie cette sonde pour s'apercevoir que l'on peut repercer puis fileter l'intérieur de la visse restante en 10X100
(ce qui représente au passage 38€ d'économie par rapport au entretoises vendue chez GT2i et autres...
). De plus j'ai procédé de même pour adapter un sonde de température d'eau VDO : achat en filetage 10X100 et sacrifice de la sonde d'origine
Explications en photo :
Ici j'utilise moi aussi le fameux système initié par Jean-Luc 13 avec une sonde qu'il m'a lui-même vendu d'ailleurs
![Laughing :lol:](./images/smilies/laugh.gif)
![Wink ;)](./images/smilies/wink.gif)
![Razz :p](./images/smilies/tongue.gif)
![Wacko :wacko:](./images/smilies/wacko.gif)
![Ok :ok:](./images/smilies/enaccord8.gif)
Explications en photo :
- Fichiers joints
Éleveur d'AX - Oily Nurse
L'élevage en photos => http://www.205rallye.net/forum/viewtopi ... 12&t=21765
La Team IPK en course => http://teamipk.e-monsite.com/accueil.html
L'élevage en photos => http://www.205rallye.net/forum/viewtopi ... 12&t=21765
La Team IPK en course => http://teamipk.e-monsite.com/accueil.html
- jean-luc13
- Membre du Club 2024
- Messages : 23547
- Enregistré le : 20 févr. 2004, 11:48
- Localisation : dépt 13
- A remercié : 528 fois
- A été remercié : 1129 fois
- Contact :
Re: [Robbi] AX Sport F2000/12 - MàJ, Moteur et boite
![Laughing :lol:](./images/smilies/laugh.gif)
![Ok :ok:](./images/smilies/enaccord8.gif)
Tu as essayé de mettre en route pour voir si c'était étanche, car j'avais essayé un système similaire au niveau du raccordement de la sonde et ça fuyait, c'est pour ça que j'ai finalement mis un té avec un bouchon.
![Wink ;)](./images/smilies/wink.gif)
![Image](https://i18.servimg.com/u/f18/11/70/73/35/sign12.jpg)
site Rallye13Photos: http://www.rallye13photos.com/
"le démarrage matinal d'une 205 Rallye ne sera jamais un acte banal" (Echappement)
- Robbi
- Pilier de bar
- Messages : 3031
- Enregistré le : 04 déc. 2006, 10:41
- Localisation : 42
- A remercié : 94 fois
- A été remercié : 80 fois
- Contact :
Re: [Robbi] AX Sport F2000/12 - MàJ, Moteur et boite
Je vois que tu es sur tous les frontsjean-luc13 a écrit :Pas con comme système!!
![]()
Tu as essayé de mettre en route pour voir si c'était étanche, car j'avais essayé un système similaire au niveau du raccordement de la sonde et ça fuyait, c'est pour ça que j'ai finalement mis un té avec un bouchon.
![Laughing :lol:](./images/smilies/laugh.gif)
![Very Happy :D](./images/smilies/biggrin.gif)
"ça ça reste la grosse inconnue
![Very Happy :D](./images/smilies/biggrin.gif)
![Smile :)](./images/smilies/smile.gif)
Éleveur d'AX - Oily Nurse
L'élevage en photos => http://www.205rallye.net/forum/viewtopi ... 12&t=21765
La Team IPK en course => http://teamipk.e-monsite.com/accueil.html
L'élevage en photos => http://www.205rallye.net/forum/viewtopi ... 12&t=21765
La Team IPK en course => http://teamipk.e-monsite.com/accueil.html
-
- Passionné
- Messages : 272
- Enregistré le : 01 déc. 2007, 12:50
- Localisation : la hollande l'autre pays du fromage (si on peut appeler ca du fromage!!)
Re: [Robbi] AX Sport F2000/12 - MàJ, Moteur et boite
Dis moi robbi qu'a tu modifié en partant d'un collecteur pour 1.4? La courbure du bas non?
