branchement bobine

Message par **laurent16** » 15 déc. 2009, 13:20

Bonjour a tous,suite à une modification du faisceau de ma 205 R,je cherche le chéma du branchement entre le module et la bobine et aussi l'alimentation de la bobine
Merci à tous

Message par **tons** » 17 déc. 2009, 18:01

salut c est un faisceau maison ou origine modifié. de toute facon il n y a pas de schema a par peut etre le pts sur la rta de preparation que je n ais pas. bonne chance.

Message par **jean-luc13** » 17 déc. 2009, 18:11

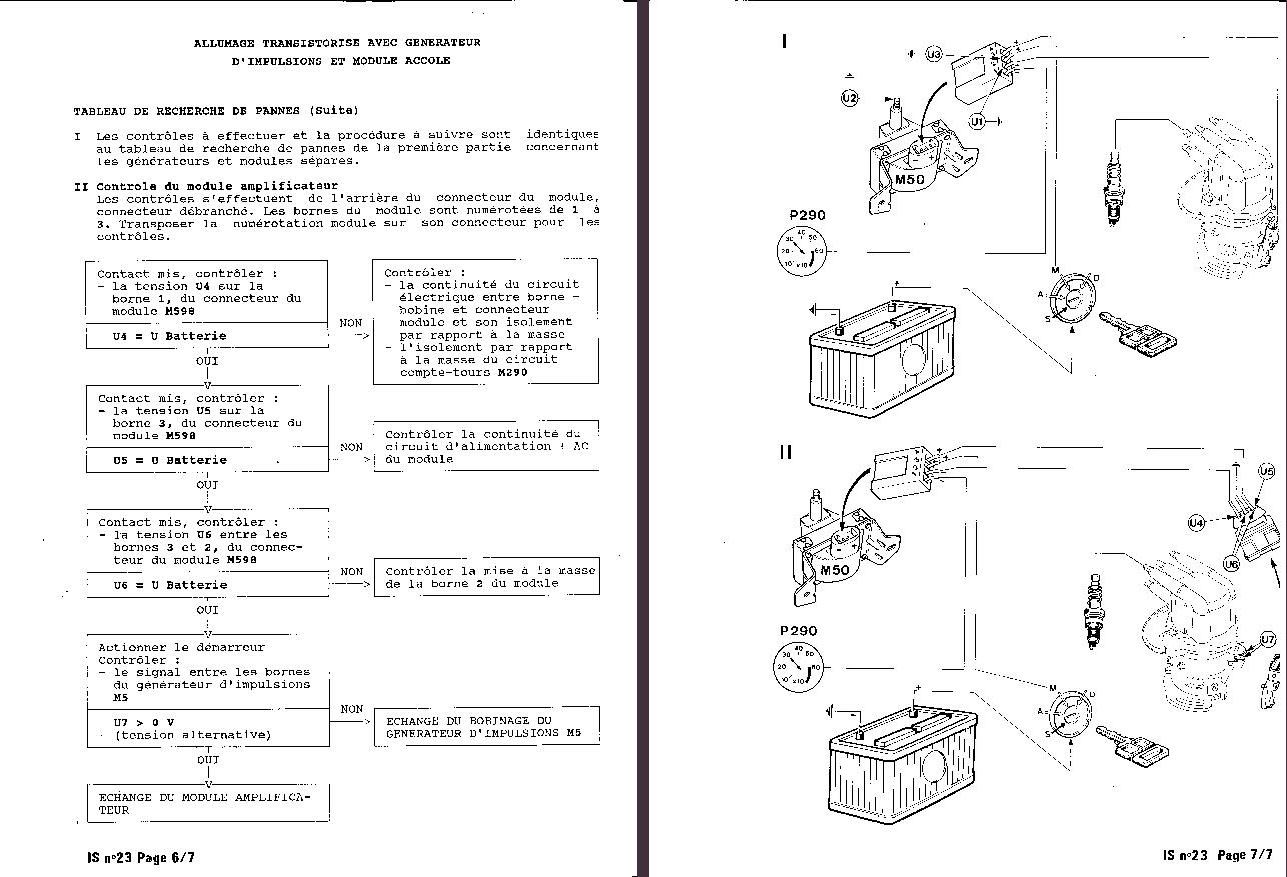

ça devrait peut etre t'aider:

Message par **laurent16** » 18 déc. 2009, 21:54

merci bien
Super,le schema règle mon problème,il y a ce que je cherchais

Message par **jean-luc13** » 18 déc. 2009, 21:54

laurent16 a écrit :merci bien
Super,le schema règle mon problème,il y a ce que je cherchais

Message par **sloggies** » 06 mai 2010, 10:11

Si j'arrive bien à lire le schema on doit avoir du 12v à l'arrivée sur la bobine sur le 3 et 4 ?

Message par **sloggies** » 13 mai 2010, 18:31

Après un test sur la voiture de samuel il y a du 12V sur la borne 3 à la mise du contact et rien sur la borne 4
