Où trouver un carter cloisonné ?

[rom205]

Bonjour,

où trouver un carter cloisonné pour un TU24?

encore mieux: quelqu'un aurait il des schémas, côtes et photos pour réaliser le cloisonnement?

Merci.

[Yannou]

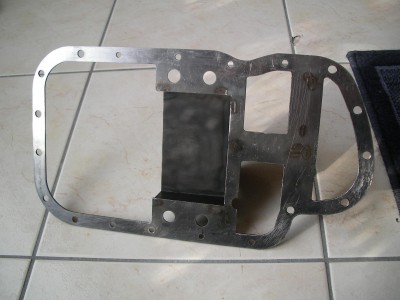

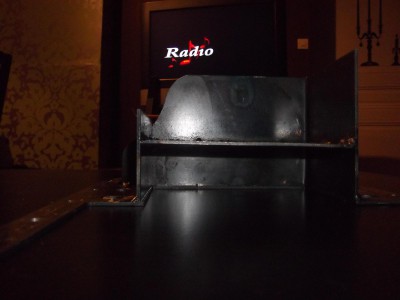

en gros:

[olivF2000]

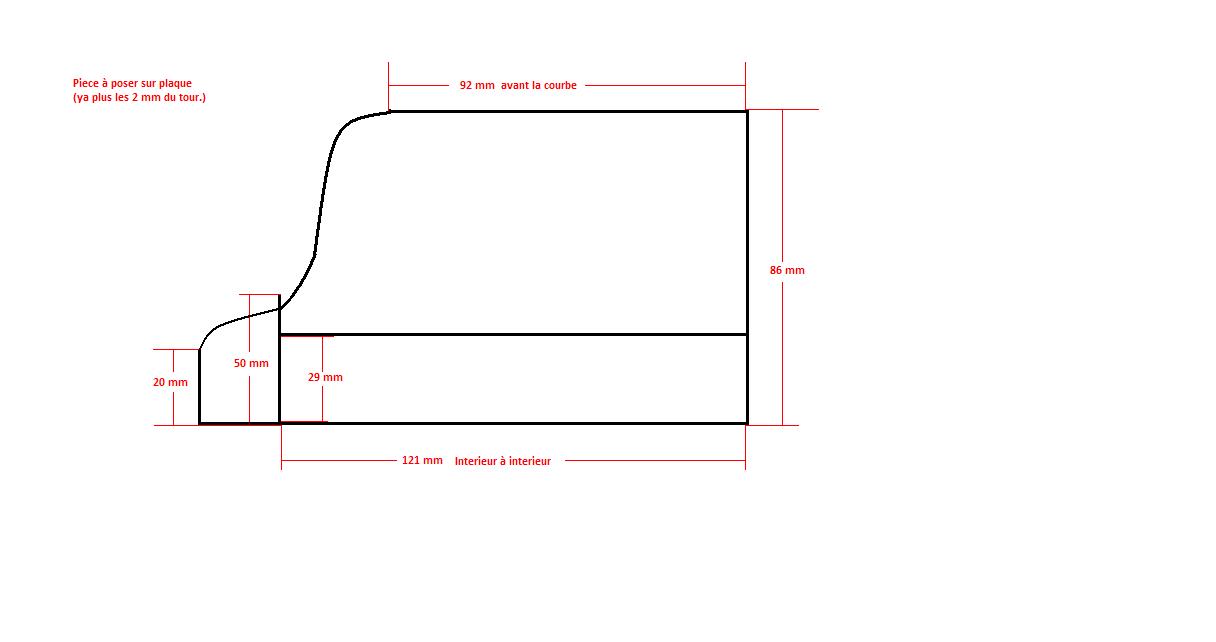

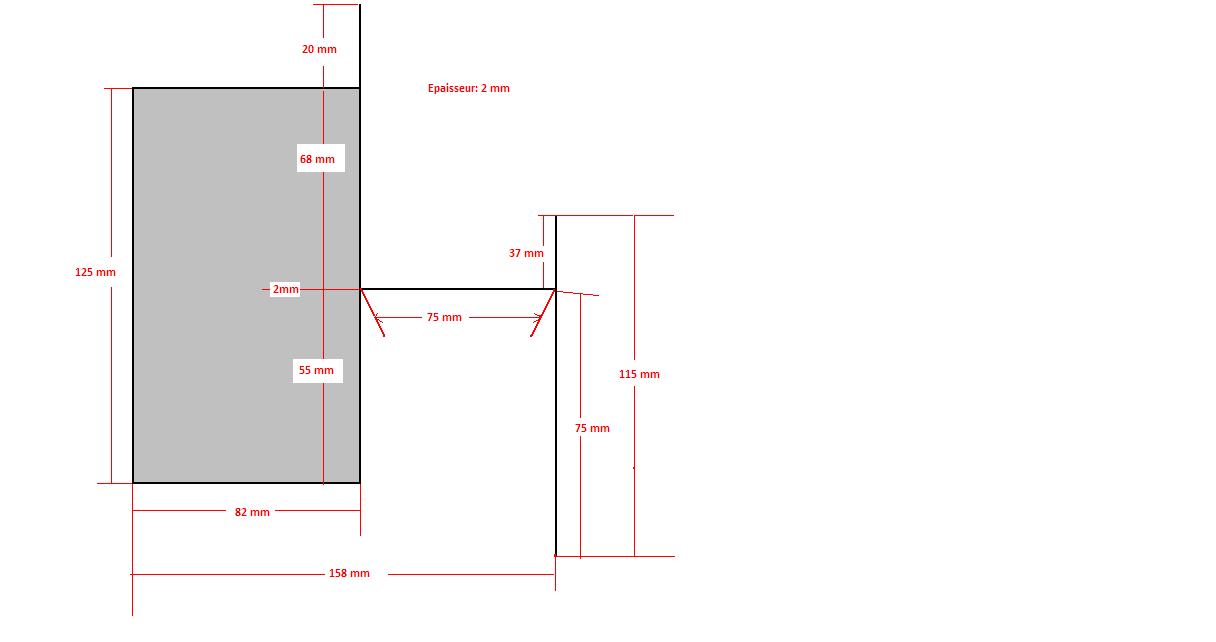

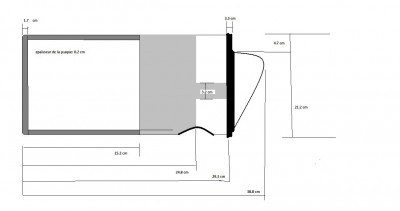

je ne comprends pas le 1er schéma
sinon,c'est un modèle pour bloc alu ou fonte ? merci en tout cas

[rom205]

Quel différence bloc alu ou fonte?

Pour le TU24 c'est bloc alu.

[Yannou]

je ne comprends pas le 1er schéma
sinon,c'est un modèle pour bloc alu ou fonte ? merci en tout cas

Pour TU24

[olivF2000]

la forme du contour du carter change entre bloc alu et fonte ,et sur les photos ,il y a un décrochement qui me semble pas exister sur le carter d'huile de tu 24 ,mais je me trompe peut etre tu l'as installé sur ton moteur Yannou ? sinon,ok je vois mieux le 1er shéma comme ca

[Yannou]

Il était sur mon bloc d'avance, quand j'ouvrirais le Solution F pour la révision je prendrais les photos.

[olivF2000]

C'est bon,c'est bien ca,je ne me rappelai pas qu'un trou de fixation était pas aligné avec les autres sur l'arrière,mais en comparant on voit bien la différence:
http://www.205rallye.net/forum/viewtopi ... zi#p488673

[rom205]

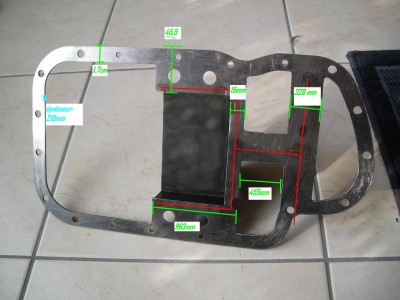

Désolé les gars, mais je comprend pas tout............. c'est quoi les trait rouge sur la dernière photo?????
En partant d'une tole je peux prendre les cotes des 1er schéma et en avant?! au fait quelle épaisseur?

[Yannou]

Désolé les gars, mais je comprend pas tout............. c'est quoi les trait rouge sur la dernière photo?????
En partant d'une tole je peux prendre les cotes des 1er schéma et en avant?! au fait quelle épaisseur?

LoL, faut parler le parisien pour comprendre

La photo avec le trait rouge c'est les cotes du dessin N°1.
(Enfin je crois, ça doit faire 4ans que j'ai fait ces dessins).

j'irais le chercher demain et je re-regarderais ça.

[Yannou]

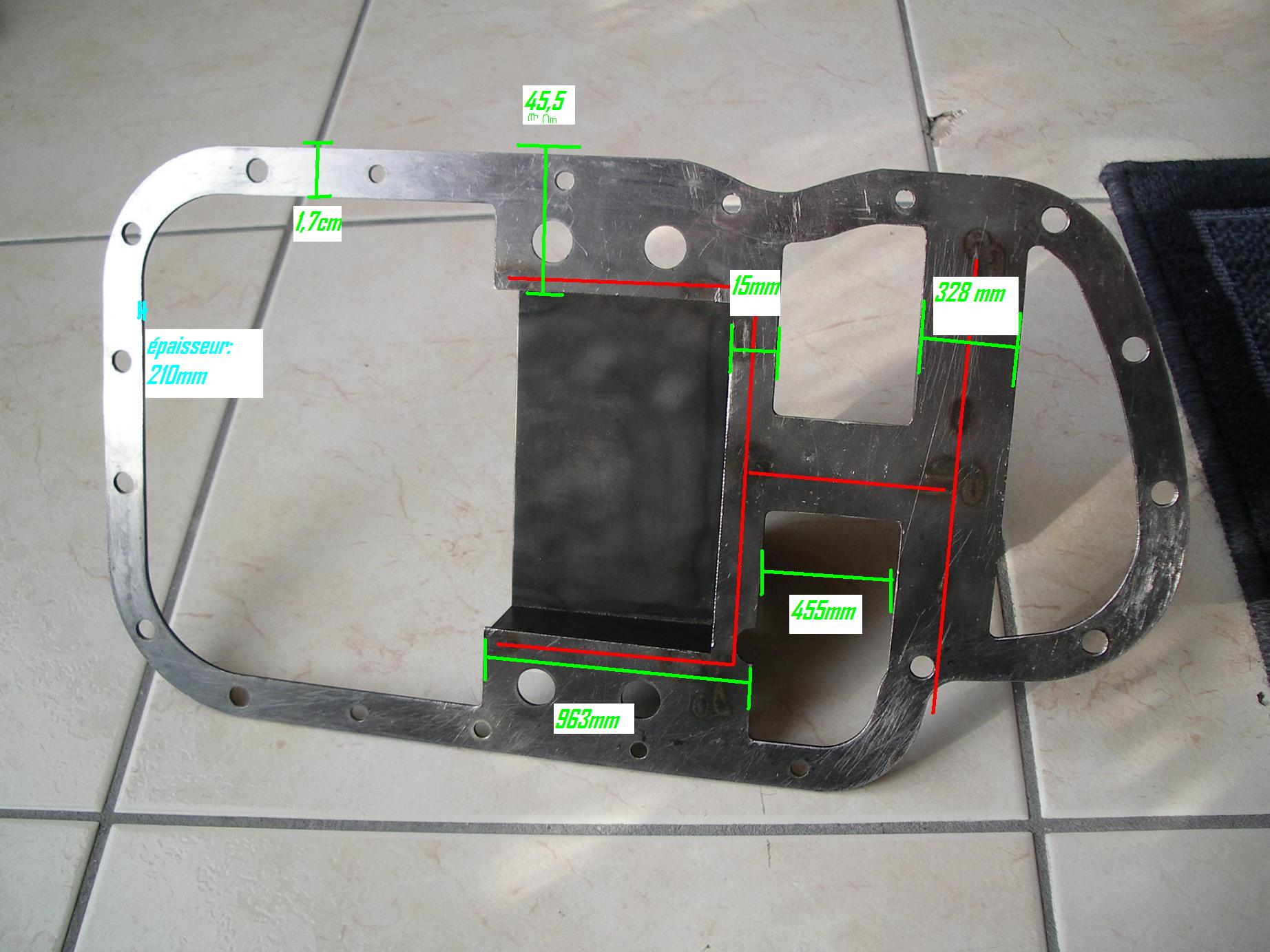

j'ai refais les cotes sur cette photo, je vais faire les autres.
dis moi celles qui te manquent.

[Yannou]

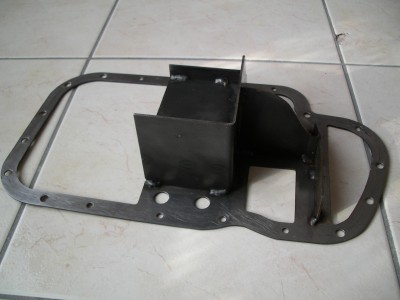

ça avance

[scale33]

Par contre,....avec ce système faut redescendre la crépine de pompe à huile,car la lecture de la jauge sera fausse.Le bon niveau sera plus bas

[olivF2000]

Par contre,....avec ce système faut redescendre la crépine de pompe à huile,car la lecture de la jauge sera fausse.Le bon niveau sera plus bas

Vrai et faux...
vrai parce que l'épaisseur de la tole va redessendre légerement le carter ,2mm je crois,et faux parce que le volume des toles qui trempent dans l'huile vont faire remonter le niveau,après de combien je sais pas,mais ca doit pouvoir se calculer,bon courage

[ze_king]

je pense que pour 2mm ça vaux pas le coup de se casser la tête

[olivF2000]

je pense que pour 2mm ça vaux pas le coup de se casser la tête

je crois aussi
