Re: Réfection train arriére...

Message par Piedplanche »

MclPrimo a écrit :Réfléchi bien : que tu fixes ton couteau n'importe comment, quand ton bras bouge de haut en bas, ton couteau suit exactement ton bras, puisque quand tu démontes après plusieurs kilomètres tu peux apercevoir une seule trace du couteau sur le bras...
Donc il n'y a PAS de rotation possible entre le couteau et le bras et ça c'est sûr tu peux tester...
on est d'accord, la barre stab n'a pas de role de suspension mais de limiter le débattement entre 2 roues opposées. J'ai pas dis qu'elle bougeait par rapport au bras (j'suis pas trop con encore...) j'ai dis que la distance entre l'axe de rotation et son point de fixation sur le bras change le couple résistant au déplacement du bras par rapport a son copain opposé.

JE maintiens ce que je disais plus haut <oo>

Avatar du membre
MclPrimo
Mordu
Mordu
Messages : 723
Enregistré le : 27 nov. 2007, 23:41
Localisation : 01 au pied du beaujolais

Re: Réfection train arriére...

Message par MclPrimo »

Piedplanche a écrit :Concentrique ou pas, tout est une question de distance entre l'axe de rotation et la position de fixation, c'est mécanique (niveau 1ere ou term' d'après mes souvenirs qui datent de ... :crying: )

Votre raisonnement de concentricité ne tient pas, ca voudrait dire que la barre d'origine ne sert a rien, indépendamment du fait qu'elle soit liée au bras par une vis et non pas par un tirant ... ^_^

A l'occasion, allonger la biellette plate d'un mètre et essayer de tourner la barre stab : facile. Maintenant, essayer de la tourner avec la main ... plus dur. Donc dans la même configuration, la notion de distance / axe de rotation a son importance , faut l'admettre, c'est mécanique :crying:

Ce que tu as pas l'air de comprendre, c'est que ce qui fait ton effort sur ta barre de torsion c'est la distance qu'il y a entre l'axe de ta roue et l'axe de la barre anti-devers,la longueur du couteau ne change rien puisque il est fixe avec le bras, mécaniquement (niveau seconde ce coup là) ton bras et ton couteau sont la même pièce... et ton seul bras de levier est ton bras de suspension...


même avec ton montage, le couteau tourne toujours autant que ton bras lorsqu'il travail, donc il n'y a aucune démultiplication.....

pour qu'il y ai la moindre démultiplication d'effort, il faudrait que ton couteau tourne plus vite que ton bras (pour que la barre se "torsionne" plus que d'origine)
et là ce n'est pas le cas... donc....

je sais plus comment te le prouver, mais c'est plus que sûr ton montage : il sert à rien...

Avatar du membre
Piedplanche
Membre du Club 2025
Membre du Club 2025
Messages : 13190
Enregistré le : 10 déc. 2002, 16:28
Localisation : France
A remercié : 135 fois
A été remercié : 436 fois
Contact :

Re: Réfection train arriére...

Message par Piedplanche »

Ce que je prends en compte, c'est que ce qui fait ton effort sur ta barre de torsion c'est la distance qu'il y a entre l'axe la vis en bout de couteau et l'axe de la barre anti-devers
la longueur du couteau ne change rien puisque il est fixe avec le bras, mécaniquement (niveau seconde ce coup là) ton bras et ton couteau sont la même pièce... et ton seul bras de levier est ton bras de suspension...
non, l'autre levier c'est le couteau

même avec ton montage, le couteau tourne toujours autant que ton bras lorsqu'il travail, donc il n'y a aucune démultiplication.....
comme dans le cas d'une clé qui sert un écrou, la longeur de clé ne varie pas mais que tu la tiennes en bout au proche de l'écrou, tu forceras pas pareil :blink: et ton bras n'ira pas plus vite que la clé
pour qu'il y ai la moindre démultiplication d'effort, il faudrait que ton couteau tourne plus vite que ton bras (pour que la barre se "torsionne" plus que d'origine)
non, voir exemple de la clé ci dessus, c'est parlant comme exemple

Avatar du membre
MclPrimo
Mordu
Mordu
Messages : 723
Enregistré le : 27 nov. 2007, 23:41
Localisation : 01 au pied du beaujolais

Re: Réfection train arriére...

Message par MclPrimo »

je lâche l'affaire... c'est pourtant simple non...

LE COUTEAU N'EST PAS UN BRAS DE LEVIER!!!!! TON SEUL BRAS DE LEVIER C'EST TON BRAS DE SUSPENSION!!!!!

le coup de ta clef, me fait trop rire.....

ta clef quand tu la tiens c'est ton effort tangentiel et ton ecrou, c'est ton moment....
et là ta roue c'est ton effort tangentiel et ta barre ton moment...

la seule distance de levier qui fasse travailler ta barre et celle entre l'axe de ta roue et l'axe de la traverse, donc ta "clef" tu la tiens toujours à la même distance...
ton couteau est un élément de fixation et non une biellette....

Avatar du membre
jean
Membre du Club 2025
Membre du Club 2025
Messages : 37374
Enregistré le : 03 juin 2006, 09:29
Localisation : En Dombes
A remercié : 2607 fois
A été remercié : 1778 fois

Re: Réfection train arriére...

Message par jean »

Aimez vous les uns les autres disait notre père Jean

Aaaoooohhhhhhhhhmmmmmmmmmm

J'ai pas le temps de vous faire une démonstration mathématique ni un dessin.
La 205 rallye : Un modèle qui délivre l’une des expériences de conduite les plus radicales jamais proposées par une traction.

Avatar du membre
Piedplanche
Membre du Club 2025
Membre du Club 2025
Messages : 13190
Enregistré le : 10 déc. 2002, 16:28
Localisation : France
A remercié : 135 fois
A été remercié : 436 fois
Contact :

Re: Réfection train arriére...

Message par Piedplanche »

MclPrimo a écrit :je lâche l'affaire... c'est pourtant simple non....
faut pas t'énerver, t as dû tomber sur le cancre du forum. :mrgreen:

Mais je maintiens ma théorie :lol:

ze_king
Pilier de bar
Pilier de bar
Messages : 2672
Enregistré le : 09 déc. 2007, 14:32
Localisation : rennes ou presque
Contact :

Re: Réfection train arriére...

Message par ze_king »

ce qui est sur c'est que c'est interessant comme sujet :mrgreen:

mais après avoir tout bien lu, je pense qu'en effet Mclprimo doit avoir raison :p
désolé !

après je peut me trompé je suis pas ingé ni rien mais d'après mes souvenir de méca c'est plus vers lui que je penche :lol:

Avatar du membre
jean
Membre du Club 2025
Membre du Club 2025
Messages : 37374
Enregistré le : 03 juin 2006, 09:29
Localisation : En Dombes
A remercié : 2607 fois
A été remercié : 1778 fois

Re: Réfection train arriére...

Message par jean »

L'axe de rotation du bras est identique à l'axe de torsion de la barre stab. On est tous d'accord.

La rotation du bras applique une torsion à la barre stab proportionnelle à l'angle de rotation du bras.
Rappel : L'axe de torison de la barre est indentique à l'axe de rotation du bras.

Dans la mesure où ces deux axes sont identiques ET QUE le couteau est vissé à la barre stab, l'angle de rotation du couteau est identique à l'angle de rotation du bras.

Comme l'effort de torsion dans la barre est fonction de l'angle de rotation appliqué à cette barre, l'effort de torsion est fonction de l'angle que prends le bras puisque le couteau prend le même angle que le bras dans le montage avec les axes identiques.

Ainsi la torsion est identique quelque soit la longueur du couteau puisque calqué sur la rotation du bras. Donc l'effet de la barre stab est inchangé. Appliquation des moments de manière concentrique sur bras et un couteau solidarisés = concentricité dont on parle.

Pour modifier la torsion de la barre variablement il faut dissocier les deux axes et permettre avec une variation de la longueur du couteau (qui fera varier la rotation) une torison plus ou moins importante selon la rotation du bras.
Fichiers joints

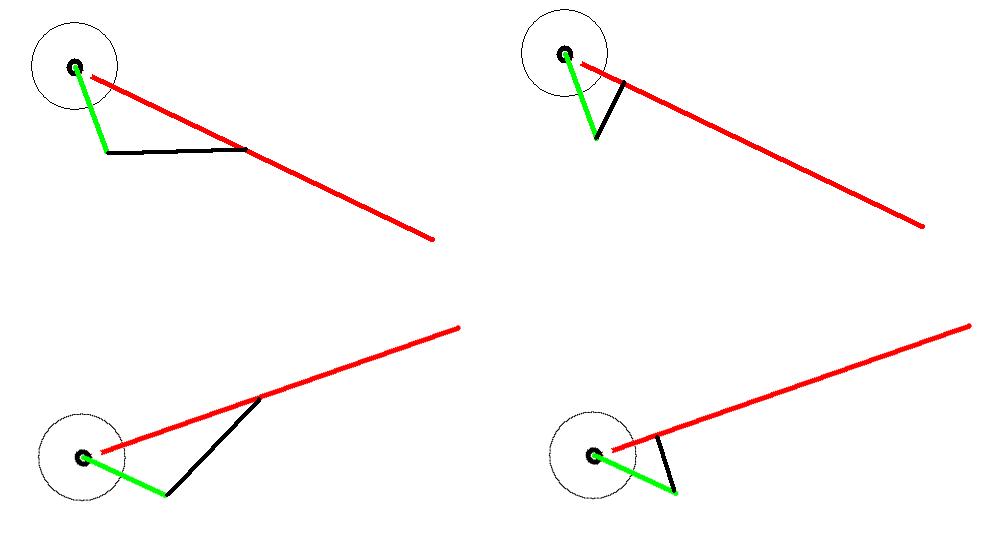

Schéma rouge = bras ; vert = couteau ; noire = biellette ; la torison appliquée à la barre est identique à celle du bras donc torsion de la barre stab identique donc effet identique. L'angle entre le couteau et le bras est identique... dans tous les cas
Schéma rouge = bras ; vert = couteau ; noire = biellette ; la torison appliquée à la barre est identique à celle du bras donc torsion de la barre stab identique donc effet identique. L'angle entre le couteau et le bras est identique... dans tous les cas

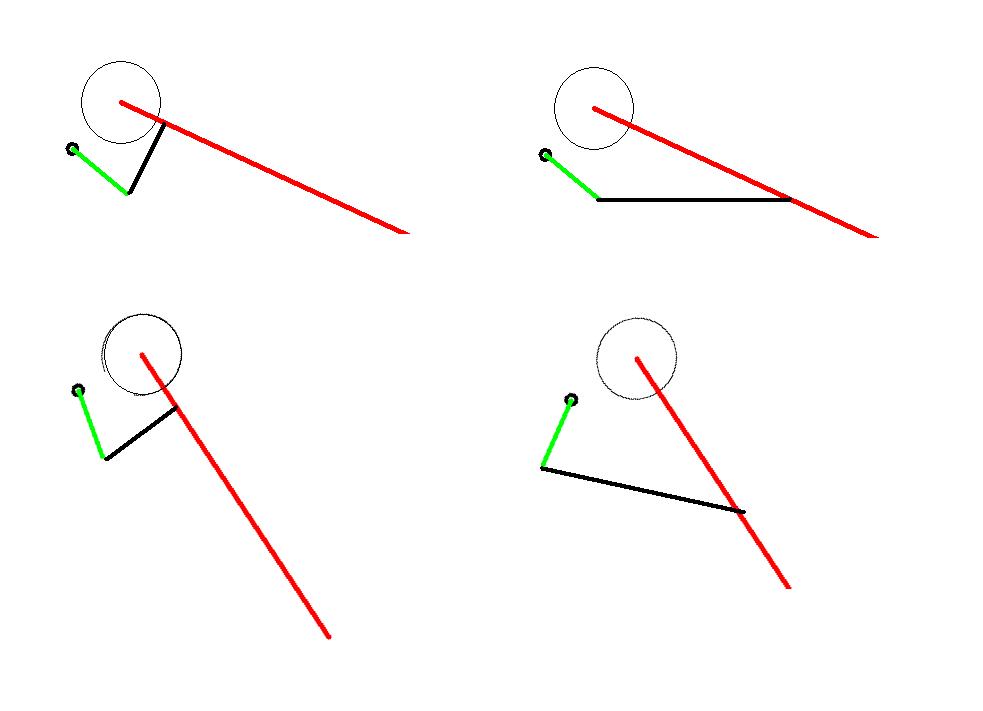

Axes dissociés : pour une même rotation du bras, selon la longueur de la biellette, la rotation sur la biellette est différente, donc la torsion est différente et donc l'effort appliqué est différent. Il s'agit d'aller chercher une longueur de débattement plus ou moins grande pour faire tourner plus ou moins la barre stab, ce que le montage d'origine ne permet pas. L'angle entre le couteau et le bras change sérieusement selon la position de la biellette.
