205 Rallye Réplique Gr.A

Message par **bab59** » 15 janv. 2021, 19:12

Tu es malin.... toujours une solution aux problèmes , bien vu le démontage des fonderies

top les outillages pour reposer les roulements , les bras et les silent blocs!

pascalou95 a écrit : 15 janv. 2021, 19:06 Sacré boulot d'usinage
Ca me rappelle mes années BAC F1 à l'atelier

Idem ça me rappelle de bon souvenir le bac F1

Message par **rallye-du-sud-51** » 16 janv. 2021, 10:07

bab59 a écrit : 15 janv. 2021, 19:12 Tu es malin.... toujours une solution aux problèmes , bien vu le démontage des fonderies

top les outillages pour reposer les roulements , les bras et les silent blocs!

pascalou95 a écrit : 15 janv. 2021, 19:06 Sacré boulot d'usinage
Ca me rappelle mes années BAC F1 à l'atelier

Idem ça me rappelle de bon souvenir le bac F1

Le bac F1, un truc que j'ai passé hier.....c'est à dire en 1971,.........enfin hier, c'était il y a 50 ans déjà.

Message par **jean-luc13** » 16 janv. 2021, 10:46

Au top tout ça!

Message par **balouba** » 16 janv. 2021, 16:49

en attendant les pièces neuves commandées, j'ai décidé de faire un essai de remontage de fonderie sur train arrière que j'ai d'avance pour etre sur que ça fonctionne et éviter les mauvaises surprises ou imprévu de dernières secondes, j'ai donc procédé de la même façon, décapage, traçage, extraction de la fonderie, prolongement des traçages, nettoyage et chauffe de la fonderie dans un four préchauffé a 220° pendant 20 min, puis remontage de la fonderie sur la poutre en suivant les traçages, et enfin contrôle avec le gabarit et l'alignement des traces

,

l'opération s'est bien passée, j'espère qu'il en sera de même sur le train arrière final

IMG_20210116_153806 by baptiste avronsart, sur Flickr

IMG_20210116_154015 by baptiste avronsart, sur Flickr

merci Guil pour les gants de fondeur

IMG_20210116_155328 by baptiste avronsart, sur Flickr

IMG_20210116_154733 by baptiste avronsart, sur Flickr

le gabarit tombe nickel dedans

IMG_20210116_160810 by baptiste avronsart, sur Flickr

les traces retombent pile en face

IMG_20210116_162243 by baptiste avronsart, sur Flickr

IMG_20210116_162252 by baptiste avronsart, sur Flickr

Message par **Jay205** » 16 janv. 2021, 18:23

Je crois que l'on tiens la premiere recette du club

Je ne connais pas ce procédé. C'est pour avoir un assemblage plus solide ?

Message par **balouba** » 16 janv. 2021, 18:32

plus solide de quoi ???

Message par **bab59** » 16 janv. 2021, 19:06

top si ça s'est bien passé et que les essais sont concluants

Maintenant faudra réitérer l'essai sur la poutre et les fonderies du train final

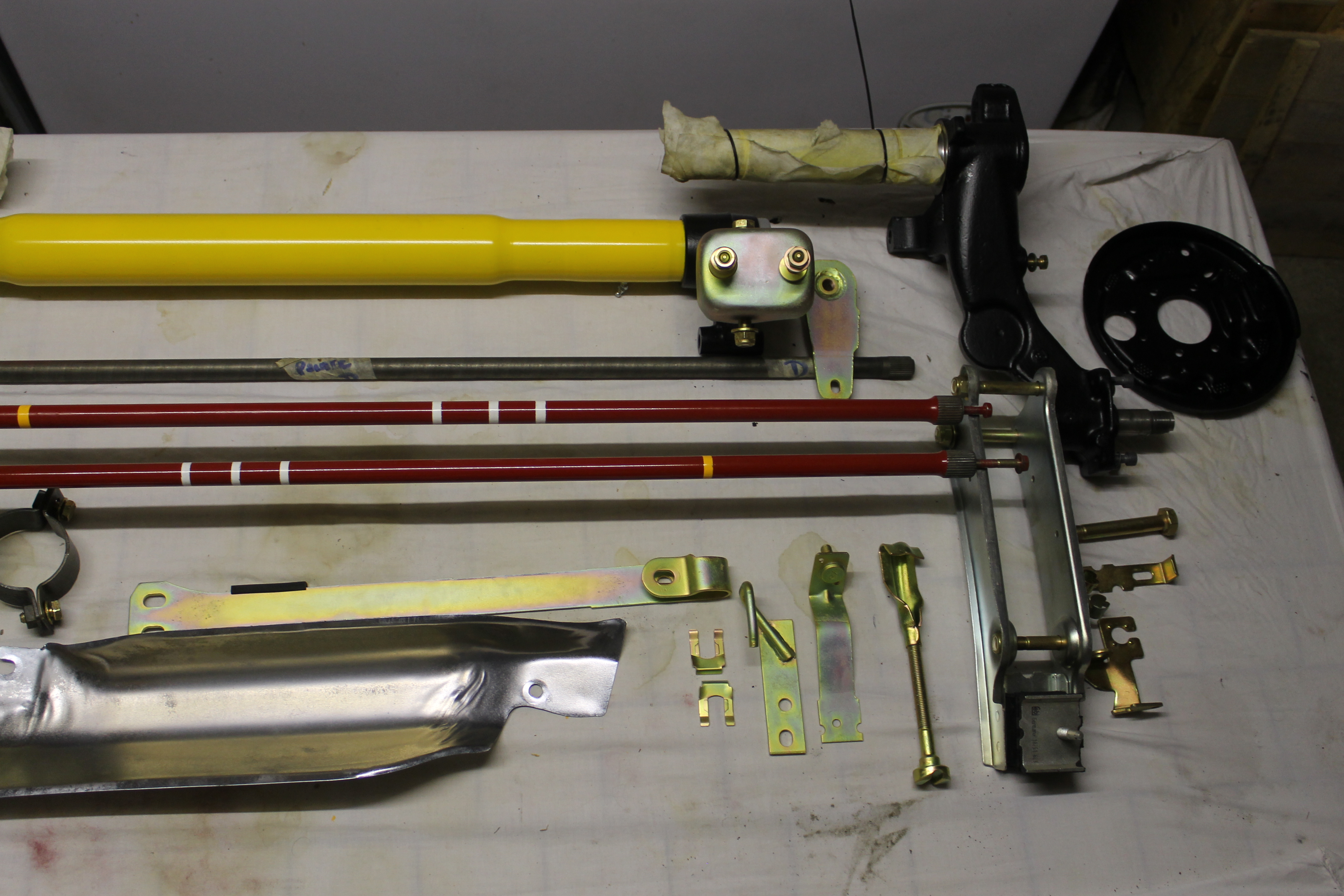

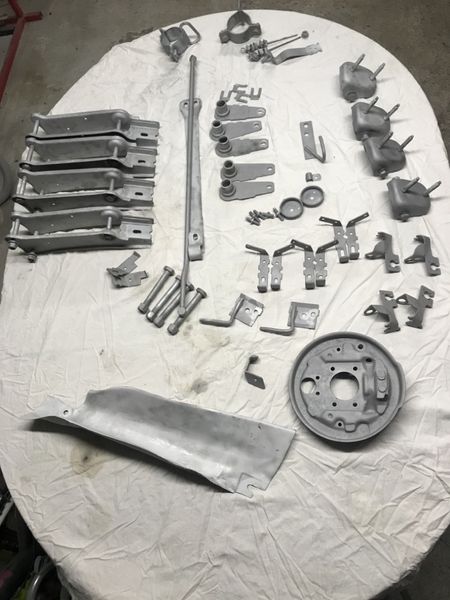

J'ai fini le sablage, je passerai un coup de microbilles avant le départ pour la bichro

Message par **olivF2000** » 16 janv. 2021, 19:09

C'est un montage enmanché serré,donc pour faciliter le remontage,on chauffe la partie alesage et la partie"arbre" au congélateur

Message par **olivF2000** » 16 janv. 2021, 19:10

bab59 a écrit : 16 janv. 2021, 19:06 top si ça s'est bien passé et que les essais sont concluants

Maintenant faudra réitérer l'essai sur la poutre et les fonderies du train final

J'ai fini le sablage, je passerai un coup de microbilles avant le départ pour la bichro


Attention je pare chaleur est en aluminium,pas sur que le bichromatage prenne dessus

Message par **bab59** » 16 janv. 2021, 19:24

olivF2000 a écrit : 16 janv. 2021, 19:10
bab59 a écrit : 16 janv. 2021, 19:06 top si ça s'est bien passé et que les essais sont concluants

Maintenant faudra réitérer l'essai sur la poutre et les fonderies du train final

J'ai fini le sablage, je passerai un coup de microbilles avant le départ pour la bichro

Attention je pare chaleur est en aluminium,pas sur que le bichromatage prenne dessus

Si si j'ai déjà fait

Message par **bob_063** » 16 janv. 2021, 19:25

Beau Boulot les copains

Message par **clio r3 max** » 16 janv. 2021, 21:21

+ un

Message par **vovo** » 16 janv. 2021, 22:11

Je vous ramène le mien quand les gars

Message par **balouba** » 18 janv. 2021, 18:17

on continue avec la fabrication de nouveaux outillages pour le montage des roulements cette fois, les anciens que j'avais fait il y a 12 ans et que j'ai prété à plusieurs personnes étaient en triste état

donc, un outillage qui permet de monter le roulement intérieur d'un coté, et extérieur de l'autre coté

IMG_20210118_163747 by baptiste avronsart, sur Flickr

IMG_20210118_163757 by baptiste avronsart, sur Flickr

IMG_20210118_163818 by baptiste avronsart, sur Flickr

puis une interface qui permet de rallonger l'ensemble pour aller loger le roulement intérieur dans la poutre

IMG_20210118_163908 by baptiste avronsart, sur Flickr

puis j'ai réalisé un montage pour fixer la poutre sur la presse afin qu'elle soit bien dans l'axe du vérin, bien fixée, et puis ça libere une main lors du remontage surtout

IMG_20210118_171840 by baptiste avronsart, sur Flickr

IMG_20210118_171846 by baptiste avronsart, sur Flickr

et enfin, amélioration de l'outillage qui permet de retirer les roulements, j'espere ne pas en avoir besoin prochainement, mais bon, en cas de besoin, il est fait

IMG_20210118_160750 by baptiste avronsart, sur Flickr

IMG_20210118_160809 by baptiste avronsart, sur Flickr

IMG_20210118_160936 by baptiste avronsart, sur Flickr

IMG_20210118_161009 by baptiste avronsart, sur Flickr

Message par **pascalou95** » 18 janv. 2021, 18:54

Ah oui on est dans un autre monde là

Message par **greg81** » 18 janv. 2021, 19:02

Ça c'est du bon taf, impressionnant
