Salut,

J'ai besoin de votre aide pour un peu de métrologie
Je vais utiliser la méthode du plastigage pour mesurer mes jeux. Jusque là, rien de compliqué.
Malheureusement, je n'ai rien pour identifier mes coussinets
Donc la solution est de Mesurer l'épaisseur des coussinets que j'appellerais Cote A puis relever la valeur lors du plastigage, que j'appellerais cote B. Je vais ensuite noter la moyenne du jeu théorique = Cote C pour au final trouver l'épaisseur des coussinets à commander que j'appellerais cote D.
Donc si vous avez bien suivi, D = A+B-C

Je pensais mesurer facilement l'épaisseur d'un coussinet avec un micromètre.... mais finalement, la forme arrondi du coussinet m'empêche de mettre correctement en appui mon micromètre Le seul endroit ou je pourrais prendre la mesure est sur une extrémité.
Pensez vous que la prise de mesure soit correct sur un bord du coussinet ?

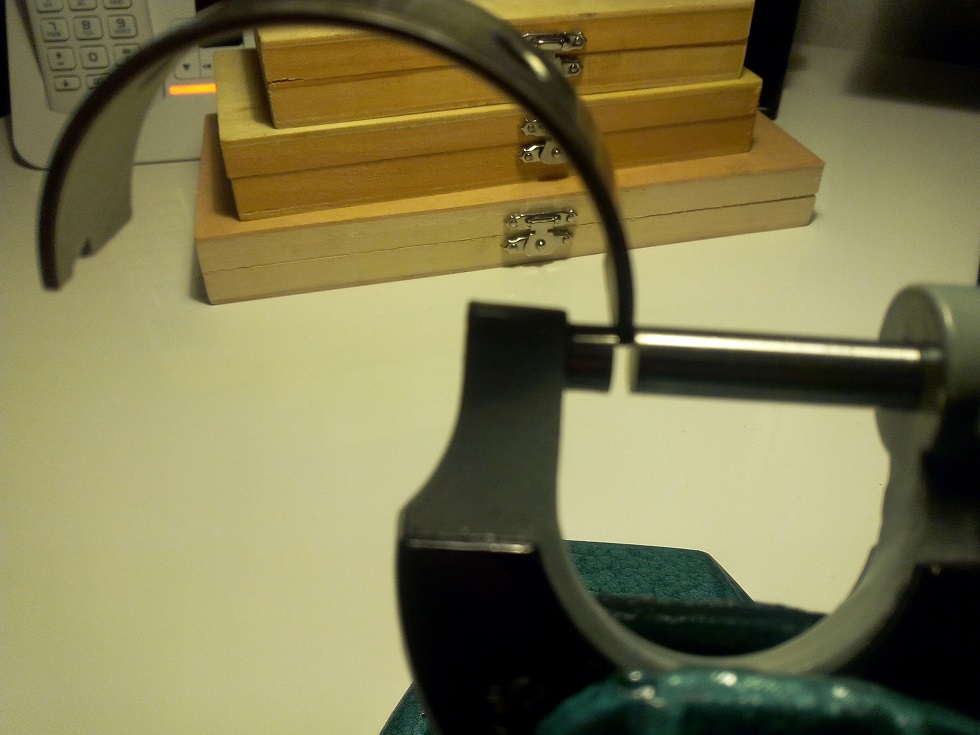

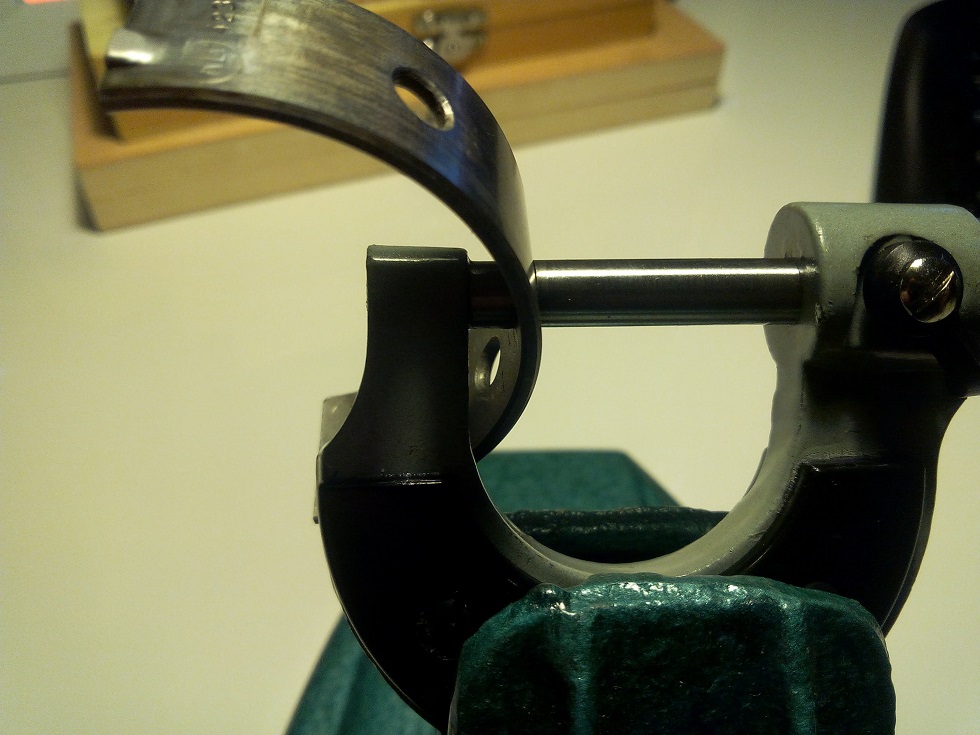

Des photos :

[balouba]

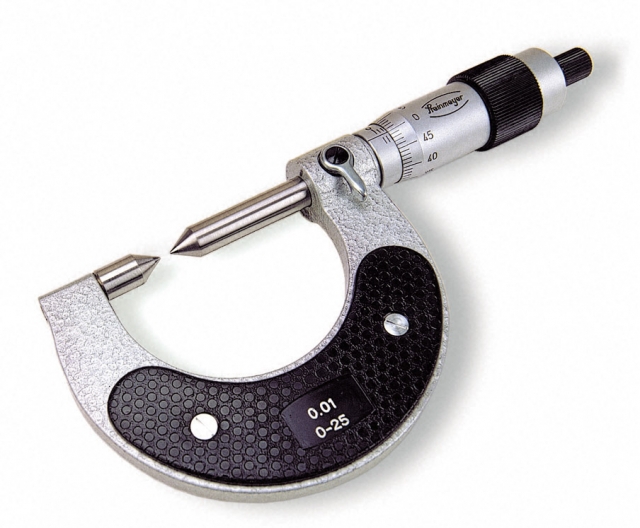

il te faut ça bob je pense

[scale33]

Baptiste à raison,....ou sinon une bille d'épaisseur étalonnée.

[bob_063]

Ah ok, je ne savais pas qu'il y avait des micromètre comme celui de la photo
Je pensais être bien équipé mais finalement, je n'ai pas ce qu'il faut

Je pourrais aussi faire la mesure avec un comparateur étalonné à 0 sur un marbre mais le problème c'est que mon comparateur ne permet que les mesures au 100e... et pour mesurer l'épaisseur d'un coussinet, il faut que je fasse la mesure au 1000e

[bob_063]

Baptiste à raison,....ou sinon une bille d'épaisseur étalonnée.

Mais une bille ça va rouler

[bob_063]

Bon, ok pour l'outil... Mais pensez vous que ma mesure sur un bord soit correcte ?

[scale33]

Il faut être habile,.......c'est évident.

C'est une astuce que j'ai appris dans ce domaine par mon maître de l'époque au Lycée.

Contrôles deux points diamétralement opposé de ton vilo pour commencer de manière à voir si différences il y a.

[balouba]

moi je prendrait la mesure au milieu du coussinet, apres si tes coussinets sont neufs peut importe l'endroit

[bob_063]

moi je prendrait la mesure au milieu du coussinet, apres si tes coussinets sont neufs peut importe l'endroit

On est bien d'accord L'idéal serait de prendre la mesure au milieu, voir encore mieux, prendre plusieurs mesures

[bob_063]

En fait, il faut que je fasse la mesure exactement là ou je vais déposer la jauge de plastigage sur le coussinet

[scale33]

moi je prendrait la mesure au milieu du coussinet, apres si tes coussinets sont neufs peut importe l'endroit

Perso,je fais vérifier l'ovalisation éventuelle du vilebrequin positionné entre pointes.
Elle n'est pas hors normes par rapport à l'origine,...donc je suis resté sur des coussinets en côte d'origine.

J'espère ne pas me tromper.

[bob_063]

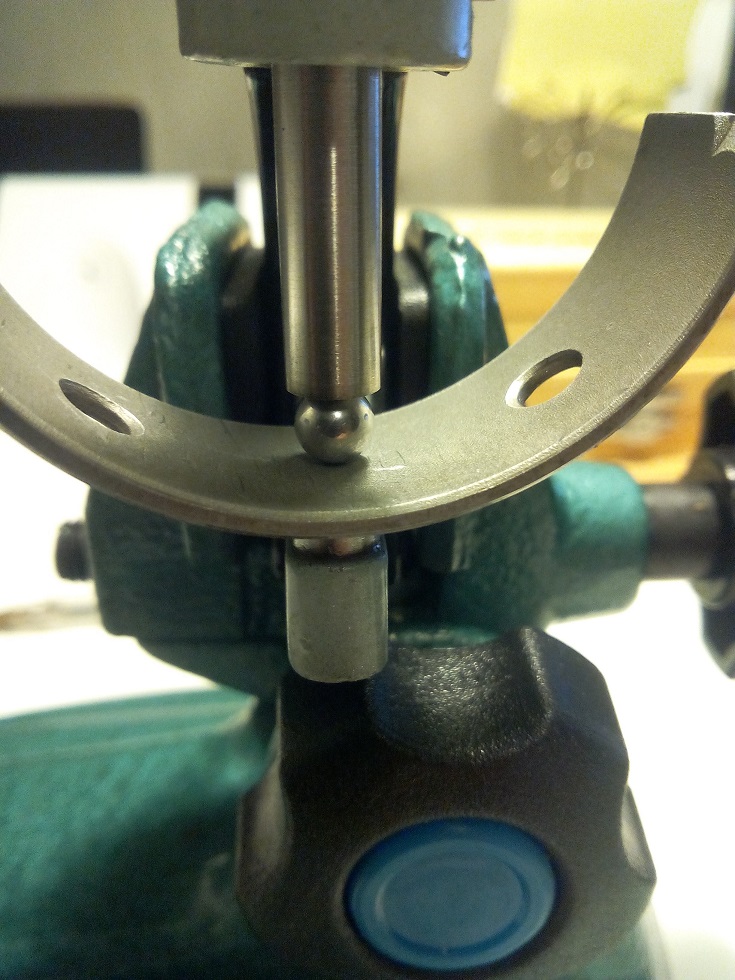

Je viens de mettre en application l'idée de Jean Luc

[scale33]

Penses bien à enlever l'épaisseur de la bille ...............................................






































Tiens,....je sors,....d'ailleurs je suis parti.

[bob_063]

Penses bien à enlever l'épaisseur de la bille ...............................................

Voui,

Plus sérieusement, merci JL, c'est une super idée la bille Je vais quand même voir s'il est possible d'étalonner cette bille, j'espère que oui (c'est une bille de synchro de boite) Par contre, c'est quand même assez difficile à mettre en place Mais bon, avec un aiment, ça va le faire

[scale33]

L'idée n'est pas de mon cru,.....mais de ce que j'ai appris par un vétéran de l'époque.

[bob_063]

Je vais quand même voir s'il est possible d'étalonner cette bille, j'espère que oui

Nickel, j'ai pu étalonner la bille Elle est parfaitement ronde
