branchement nter ventilo

[Bastien]

Salut,

J'ai le declenchement du ventilo par l'habitacle et je veux deplacer l'inter à la place du bouton libre sur la facade 3 boutons

J'ai vu le site de Piedplanche et moi ça marche pas

Donc si une personne à l'emplacement ou brancher les fils du ventilo sur la broche avec tofos ça serait top

Mrci

[Marc]

Je dois le faire sur la mienne mais pas encore le temps (ce sera fait avant la concentr'08 car je serais en vacances "que" en Septembre....)
si je savais faire des schémas par l'ordi je te l'aurais fait (avec Paint par exemple)mais je suis pas doué de ce côté là et faut que je pense à investir dans un scanner ce serait encore plus facile, un coup de scan de schéma et zou !!!

Ton inter commande un relais donc déjà un 12V qui passe par lui (des fils electriques pas très gros)
Ton relais est commandé par le 12V de l'inter arrivant sur le symbole de la bobine c'est à dire l'enroulement qui crée ton champ magnétique pour faire coller les contacts.....et un autre 12V pour le moteur de ton ventillo arrivant par un fusible conséquent (vu la consommation de ton ventillo au démarrage puis une fois lancé, au moins un 30A avec du gros cable comme celui d'origine, la même section je voulais dire...) si les cables sont trop fins , ils chauffent lors du fonctionnement du ventillo ...

[Bastien]

je l'ai deja le branchement du ventilo avec relais et porte fusibles

ce que je voudrais c'est remplacer mon inter tout moche dans l'habitacle par celui qui va en lieu et place du bouton d"AB arriére.

juste 2 fils a brancher sur cette broche mais je sais pas où pour quz quand tu appuis ça declanche

PP il a même garde la lumiere

[Marc]

Il te faut voir avec un multimètre ou est le contact et pour la lumière il faut piquer sur les veilleuses...
Mon APN n'est pas super en mode rapproché sinon je t'aurais mis les repères mais moi j'ai acheté celui d'origine Peugeot en interrrupteur climatisation de GTi avec le symbole du ventillo

[Aubrey]

je l'ai deja le branchement du ventilo avec relais et porte fusibles

ce que je voudrais c'est remplacer mon inter tout moche dans l'habitacle par celui qui va en lieu et place du bouton d"AB arriére.

juste 2 fils a brancher sur cette broche mais je sais pas où pour quz quand tu appuis ça declanche

PP il a même garde la lumiere

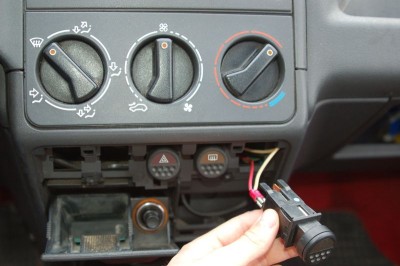

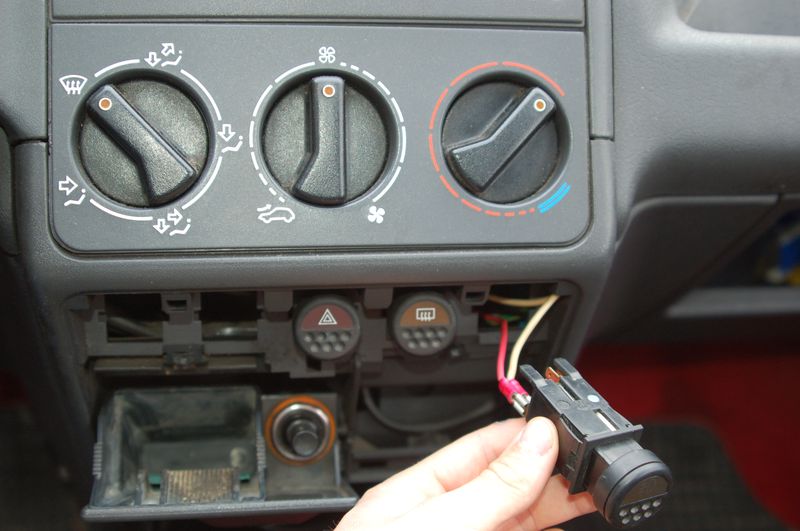

Aussitôt lu, aussitôt démonté
C'est les deux en bas à gauche, par contre je n'est pas trouvé utile de brancher la lumière.

[Bastien]

Merci beaucoup t'es top j'apprecie

Hesite pas si un jour t'as besoin d'un truc

Pour la lumiere c'est juste quand le ventilo est en route

[Aubrey]

Merci beaucoup t'es top j'apprecie

Hesite pas si un jour t'as besoin d'un truc

Pour la lumiere c'est juste quand le ventilo est en route

C'est rien, quand on peut s'aider...

[Marc]

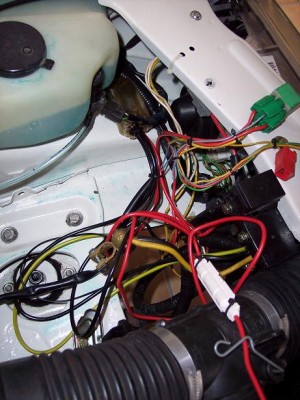

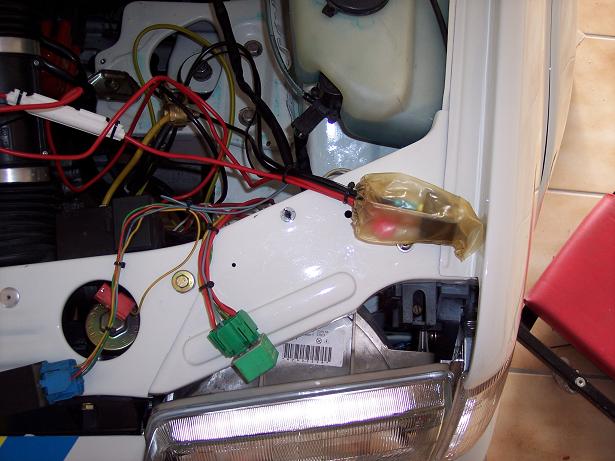

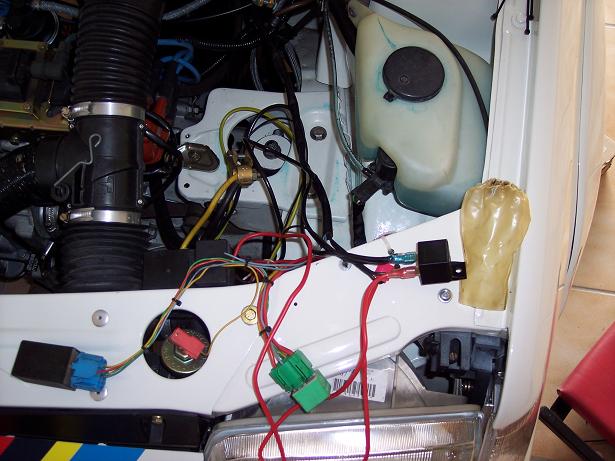

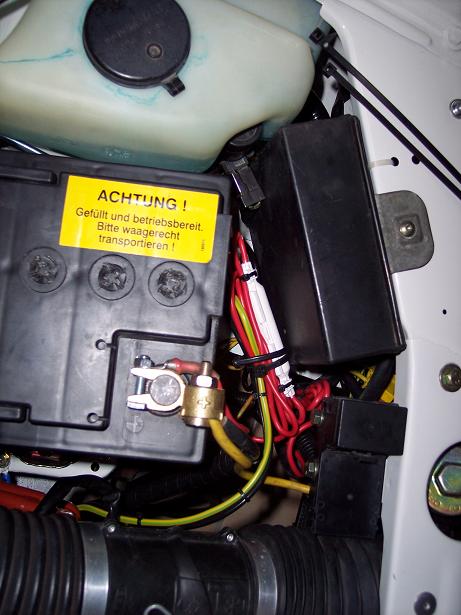

Bon je viens de brancher tout le circuit de l'habitacle au compartiment moteur, ben il me faut raccorder encore un diviseur de tension car là ça envoie sévère que même la coque de la voiture vibre
Il me faut récupérer cette pièce en casse....
Quand j'aurais une tension moins élévé sur le ventillo je ferais un schéma

[Aubrey]

Salut,

Je viens de voir ton montage: très propre
Par contre je voulais savoir s'il y a un interet de mettre un relais

Car mon montage est le suivant: j'ai pri l'alim de l'autoradio en passant par se fameu interupteur à l'habitacle pour me rendre au compartiment moteur et me brancher sur le connectique qui part du radiateur et qui est branché nul part (parmi les 3 fils qui en sortent, j'ai choisi celui qui permet d'obtenir la grande vitesse).
Est ce correct car lorsque j'ai acheté titine, le montage etait déjà fais mais avec l'interrupteur dans le compartiment moteur...

Merci de vos réponses

[Marc]

Euh..........
Mon montage c'est si jamais mon ventillo d'origine sur le véhicule venait à se bloquer pour une histoire de charbon collé au rotor ou autre problème (branché sur le circuit normal avec le thermocontact radiateur et tout le reste...)et ce à la concentr' ou très loin de chez moi afin de gagner mon domicile et effectuer la réparation dans de bonnes circonstances
Ce n'est en aucun cas pour refroidir "plus" ou "plus vite" le moteur comme ceux qui font de la course ou du circuit...
Si j'ai bien suivi ton texte, ton montage utilise un seul ventillo, celui d'origine et c'est en mode forcé en utilisant le connecteur qui pend sur le faisceau, c'est ça ????
Ou as-tu également un 2ème ventillo ???

[Aubrey]

Euh..........
Mon montage c'est si jamais mon ventillo d'origine sur le véhicule venait à se bloquer pour une histoire de charbon collé au rotor ou autre problème (branché sur le circuit normal avec le thermocontact radiateur et tout le reste...)et ce à la concentr' ou très loin de chez moi afin de gagner mon domicile et effectuer la réparation dans de bonnes circonstances
Ce n'est en aucun cas pour refroidir "plus" ou "plus vite" le moteur comme ceux qui font de la course ou du circuit...
Si j'ai bien suivi ton texte, ton montage utilise un seul ventillo, celui d'origine et c'est en mode forcé en utilisant le connecteur qui pend sur le faisceau, c'est ça ????
Ou as-tu également un 2ème ventillo ???

Oui c'est bien ça, je l'utilise lors de sorties circuit et parfois en ville quand ça roule pas
Donc si j'ai bien compris, le relais est utilisé pour un second montage par securité.
J'avais déjà entendu parlé qu'il est possible de monter un second ventilo car un emplacement y est prévu...

[Marc]

Ben en fait mon carrossier avait une 205 Diesel qui partait à la poubelle et quand j'ai vu les deux ventillo
Donc il m'a donné tout le support avec les deux ventillo (pour info ils sont plus grand que ceux d'origine de la rallye, les pales sont plus grandes )

Sinon c'est vrai que certains membres du forum montent un second ventillo de la même taille que celui d'origine.Plus facile à trouver et à poser car le support y est déjà...

[Aubrey]

OK,
C'est bon à savoir tout ça...

Merci pour l'info

[Bastien]

ben moi j'ai fait pareil

j'ai l'inter avec un relais vers le phare pour etre trankill, oar contre toujours pas monté l'inter comme je voulais

[Marc]

Bastien je prépare le schéma et Estelle le scanne lundi au taff puis je vais essayer de le mettre sur ce post afin que tous ceux qui veulent le faire y arrive facilement ....

[Bastien]

c sympa
