jante GrA SL404: quel mode de fixation? (TUTO en préparation)

[tonio59]

Bonjour tout le monde,

Mes jantes SL404 en 14" sont fixées avec des vis de jante de 205 GTI 1.6, portée plate avec rondelle imperdable.
Le problème est que la longueur de la vis est un peu juste, et il n'y a que 5 ou 6 mm de filet en prise dans les moyeux. Je n'ai jamais eu de soucis pour le moment, mais c'est limite comme montage...

J'était tenté de virer la rondelle pour gagner 3,5 mm de filet supplémentaires, mais cette rondelle semble avoir son utilité, car elle est présente à chaque fois qu'il y a un montage sur jante alu... risque d'abîmer les puits de vis sur la jante j'imagine...



Ma question s'adresse aux possesseurs de ces jantes, quel est votre montage?
Vis de GTI 1,6?
Vis de GTI 1,9?
Goujon + écrous + rondelles imperdables?
Autre?

Merci pour vos réponses

[jean]

Jamais vu ces rondelles

La réponse m'intéresse, au même titre.
D'autant qu'il me semble, les portées sont aussi usinées pour accepter les boulons coniques ou je me trompe ?

Question filet, à mon sens la longueur engagée doit être au moins égale à la longueur du puits fileté dans le moyeu. A mesurer.

[tmrallye]

J'ai ce montage aussi, Tonio en vis de GTI 1,9l et j'ai fait le même constat que toi.
Et moi aussi je trouve que c'est limite...mais je ne me suis toujours pas préoccupé de cette chose-là...à tort !

Il faudrait connaitre la longueur idéale de filet à visser dans le moyeu puis mesurer la longueur qui traverse la jante et enfin celle qui correspond à la profondeur de l'écrou à visser sur la vis.

Enfin chacun pourrait choisir la longueur qu'il souhaite voir dépasser de l'écrou (un peu comme ceux qui préfèrent la tête longue des gti 1600 ou courte des 1900) pour obtenir la longueur totale de la vis.

Perso je n'ai pas l'outillage ad hoc pour faire la mesure

[bernard57740]

moi j ai mis les goujons directement dans les moyeux, j avais aussi le meme soucis , j ai mis du 62 mm
Je crois que les premieres jantes sl 404 pouvaient accepter les 2 sortes de goujons
plat et conique

[Kuch57]

J'ai fait pareil que Bernard il faut mieux pas rigolé avec les fixations des roues.
J'avais acheter l’ensemble chez BPS RACING
Voici les liens si intéressé

Goujons : https://www.bps-racing.com/jeu-de-4-gou ... parco.html

Écrou conique : https://www.bps-racing.com/jeu-de-4-ecr ... parco.html

Écrou plat : https://www.bps-racing.com/jeu-de-4-ecr ... l30mm.html

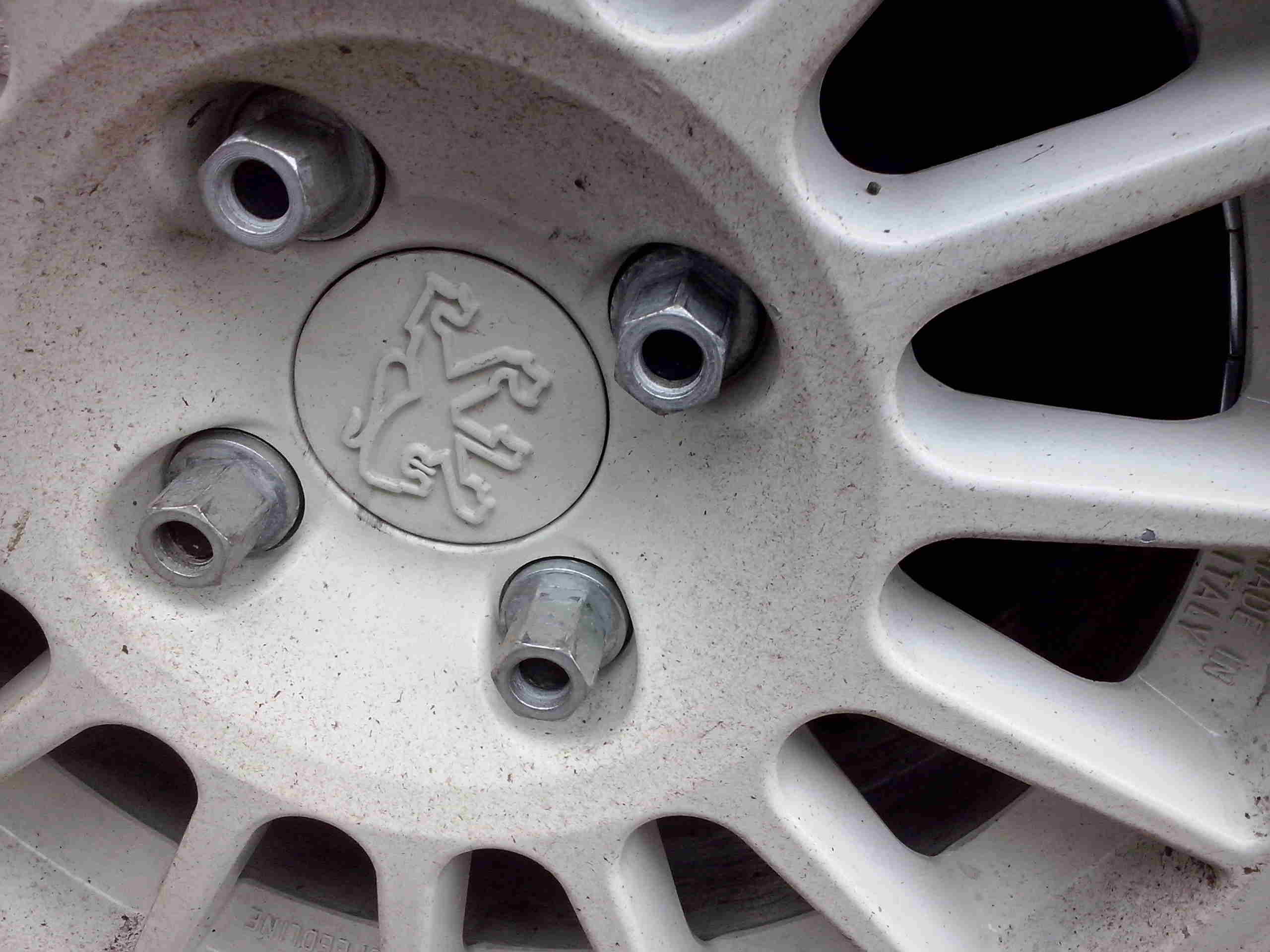

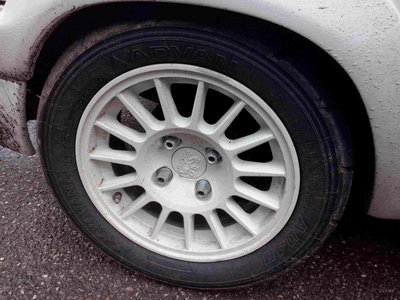

Voici le rendu une fois monté avec des écrous plats (Bernard tu dois reconnaître cette voiture )

[tmrallye]

Merci pour ces infos très utiles

j'aurais 2 questions toutefois : (siouplè )

Les écrous possèdent une rondelle ou pas (c'est pas bien net sur la photo du site) ?
Et le goujon n'est pas trop court ? on dirait qu'on ne le voit pas arriver à la moitié de l'écrou... c'est un effet d'optique ?

Merci pour ta réponse

[Kuch57]

Merci pour ces infos très utiles

j'aurais 2 questions toutefois : (siouplè )

Les écrous possèdent une rondelle ou pas (c'est pas bien net sur la photo du site) ?
Et le goujon n'est pas trop court ? on dirait qu'on ne le voit pas arriver à la moitié de l'écrou... c'est un effet d'optique ?

Merci pour ta réponse

Si je peux rendre service
Alors les écrous plats possède une rondelle sertie tout simplement pour protéger la jante au serrage. En revanche les écrous coniques non (logique)
Concernant la longueur du goujon le 62 suffit largement (attention prévoir plus long si tu rajoute des cales).
Ce n'est pas un effet d'optique le filetage du goujon ne dépasse pas de l'écrou plat parce que celui ci est très long environ 4cm de mémoire.

Pour toi j'ai zoomé sur la photo

[tonio59]

merci pour les infos

j'ai pris quelques mesures:
vis de GTI 1,6: 35mm
profondeur du puit de jante: 21mm
épaisseur du disque: 6mm

Donc 35-21-6= 8mm (théorique) de prise de filet... c'est peu quand même

[tmrallye]

Reste à savoir quelle est la longueur de la racine des goujons de 62mm

[jean]

merci pour les infos

j'ai pris quelques mesures:
vis de GTI 1,6: 35mm
profondeur du puit de jante: 21mm
épaisseur du disque: 6mm

Donc 35-21-6= 8mm (théorique) de prise de filet... c'est peu quand même

Et l'epaisseur du pivot est supérieure à 8mm ?

[jeremy30]

merci pour les infos

j'ai pris quelques mesures:
vis de GTI 1,6: 35mm
profondeur du puit de jante: 21mm
épaisseur du disque: 6mm

Donc 35-21-6= 8mm (théorique) de prise de filet... c'est peu quand même

Et l'epaisseur du pivot est supérieure à 8mm ?

+1
Je me suis egalement posé la question et en fait, j'ai fait le meme constat que jean, que le pivot n'est pas bien épais et que ca sert a rien que la vis depasse mais c'est vrai que c'est pas rassurant surtout quand on regarde la longueur de vis qui depasse avec le montage en tole d'origine

[tmrallye]

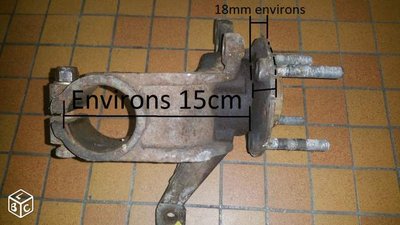

J'ai trouvé ça sur le net ! A vérifier la mesure des 18mm "environ"...mais ça donne déjà une idée assez précise

[scale33]

Le procédé le plus sécurisant est : goujons (à la bonne longueur) + écrous.

La logique mécanique veut qu'un écrou soit entièrement traversé par le goujons (...et pas comme sur la photo )

[willy76]

Le procédé le plus sécurisant est : goujons (à la bonne longueur) + écrous.

La logique mécanique veut qu'un écrou soit entièrement traversé par le goujons (...et pas comme sur la photo )

La valeur pour un serrage optimum est = diamètre X par le pas

[Kuch57]

Le procédé le plus sécurisant est : goujons (à la bonne longueur) + écrous.

La logique mécanique veut qu'un écrou soit entièrement traversé par le goujons (...et pas comme sur la photo )

Je suis pas d'accord, comme je le dit plus haut l'écrou plat = environ 4cm, il est donc bien plus long que la longueur de filetage que l'on peu visser dans le moyeu!
Pour preuve si l'on utilise un écrou conique le filetage du goujon dépasse de quelques mm.
JL13 peux confirmer ce que je dit il avait également le montage goujons de 62 avec écrou plat avant de rajouter des cales sur la grA.

Sinon pour répondre lorsque l'on monte des goujons il arrive à fleur du moyeu une fois serré au couple. Donc aucune utilité qu'il dépasse derrière le disque

[tmrallye]

Kuch, tu veux dire que sur ta photo, les écrous font 4 cm de long ?
ça veut dire que si on utilise des écrous de 3cm de long + goujons de 62mm, une fois la roue mise en place, l'écrou arrive à fleur du goujon, c'est bien ça ?
