Mon ptit dragon à moi !!!!

[olivF2000]

merci! 220,c'est le calibre des microbilles ?

[Teelck]

Oui

[Teelck]

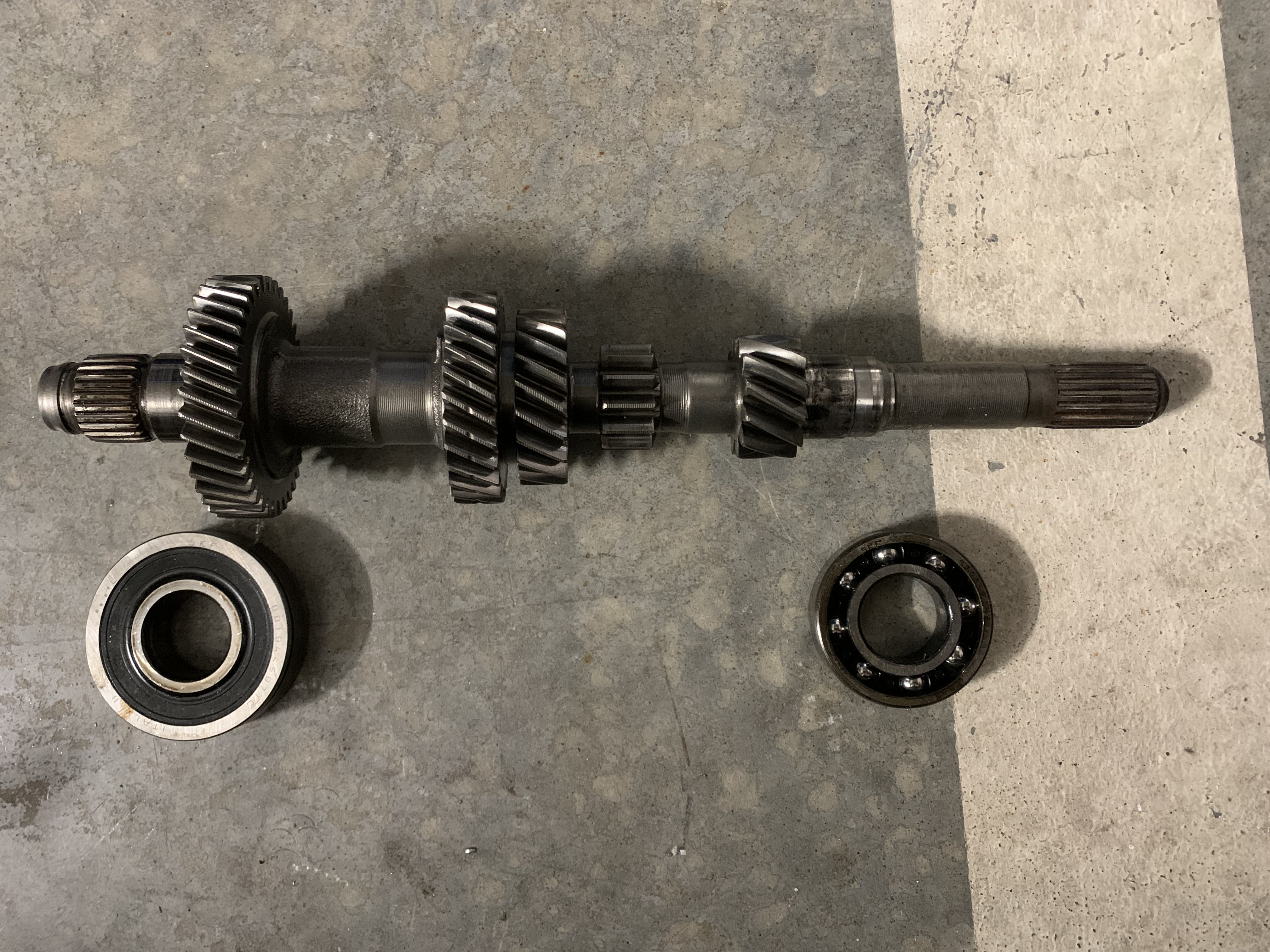

Cet aprem j’ai déposé les roulements des deux axes et sorti toute la pignonerie.
Ça se démonte bien.
Mais le roulement de 66 est plus que mort !!
https://youtube.com/shorts/oSBwpr0mRmY? ... mCUyziH0LB

Voilà qqs reste des patins qui ont disparu de la fourchette.

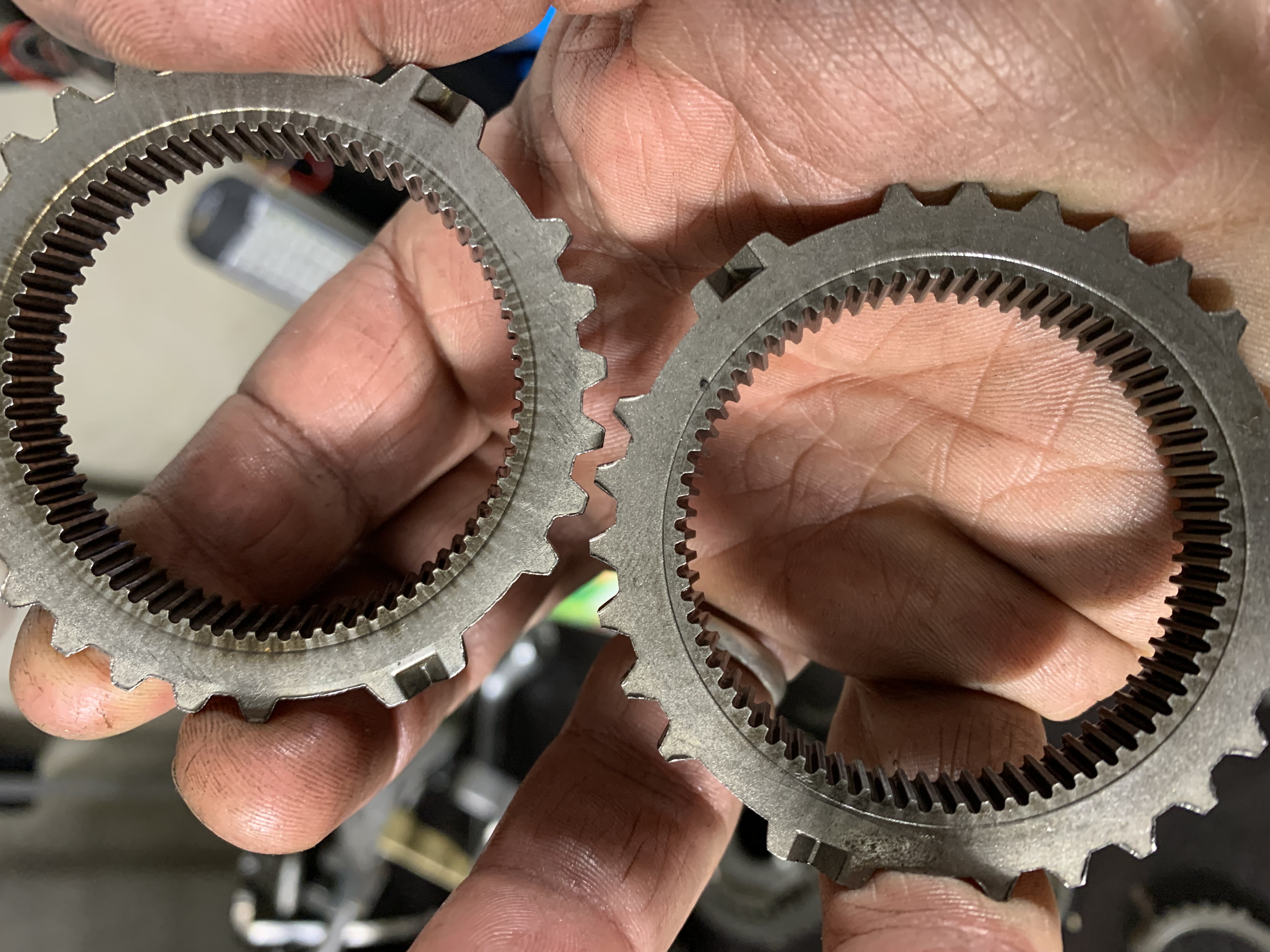

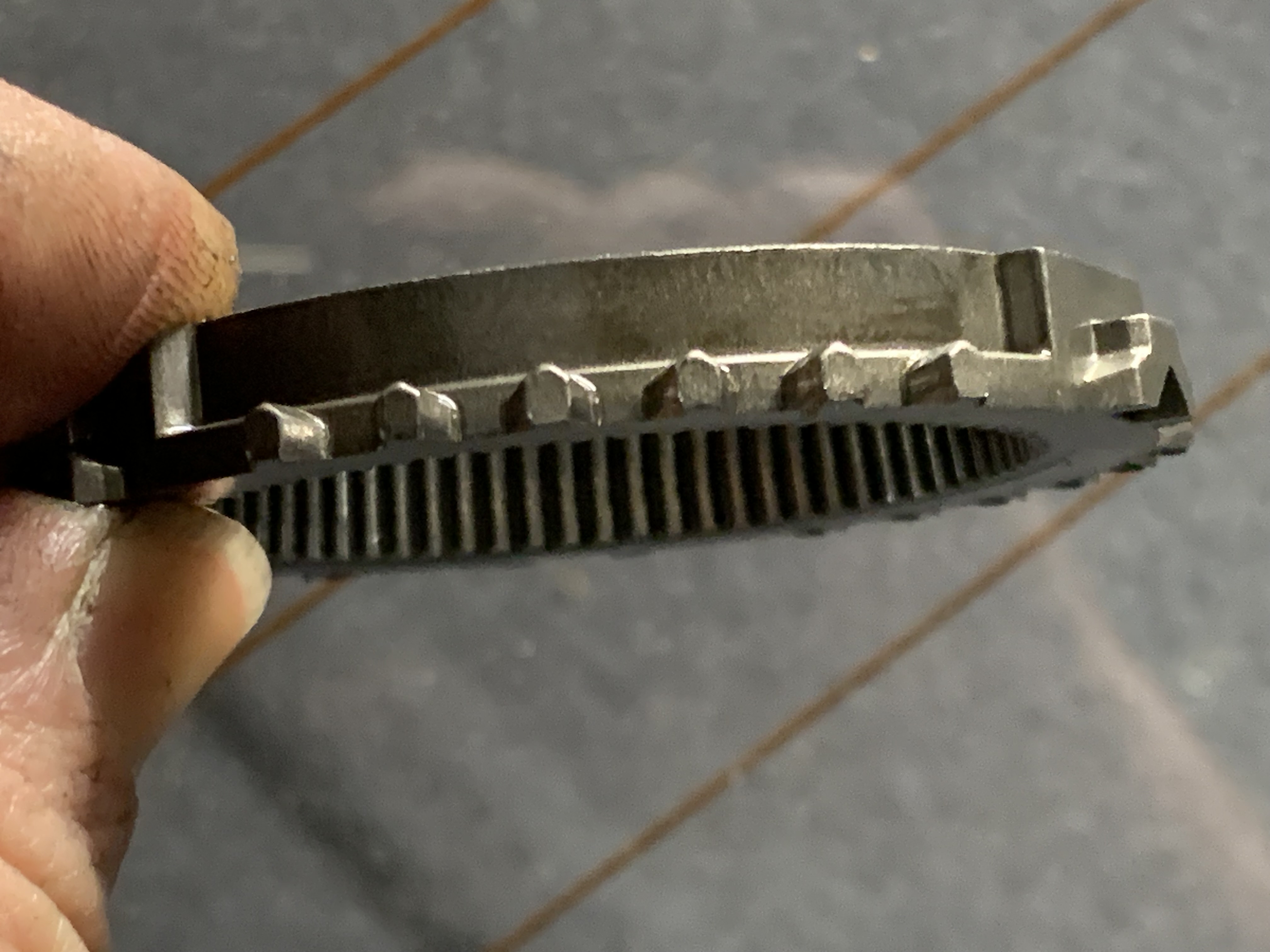

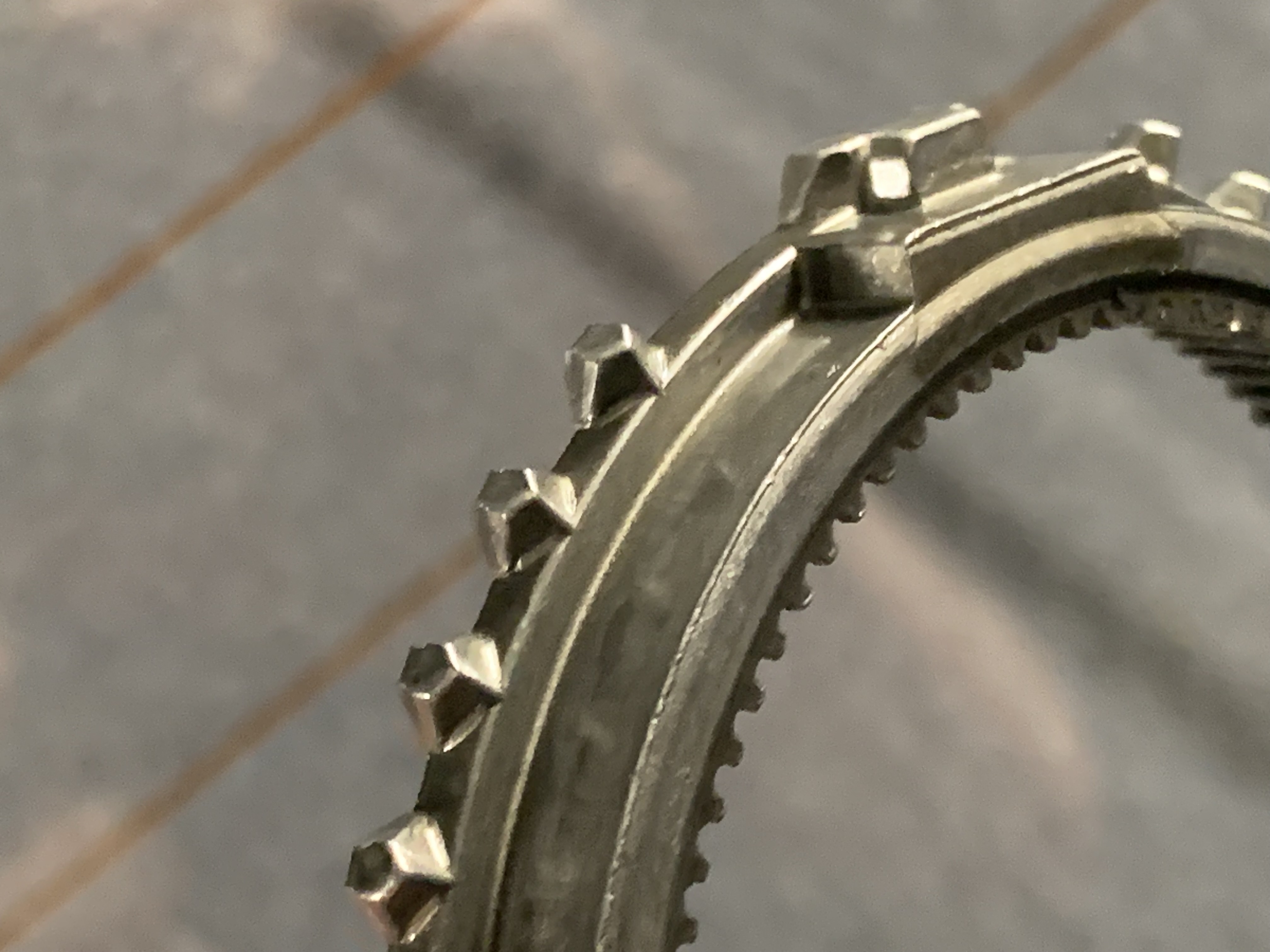

Voilà mes bagues de synchro.
Qui peut me dire si elles sont mortes, fatiguées ou encore bonne ?

[balouba]

Pour l'usure des bagues de synchro c'est impossible de te dire si elles sont en bon état ou pas sur photo, il faut les tester sur chaque pignon, et ''' deviner '' si elles entraînent bien chaque pignon, des fois c'est flagrant, c'est mort , parfois ça l'es moins,
A ta place je me pose même pas la question j'en met 5 neuves, surtout sur une boîte que tu n'a pas pu tester avant de l'ouvrir

Ha oui ya des fois où c'est carrément la piste de la bague de synchro du pignon qui est usée, tu peux mettre une bague neuve ça ne fonctionnera pas non plus.,....

[Teelck]

Ok je vais voir ça alors.

[MPB-26]

La boite n'avais pas déjà été ouverte ??? si oui pourquoi avoir remonter les patins plastique et pas des bronzes ?

A ta place je me pose même pas la question j'en met 5 neuves, surtout sur une boîte que tu n'a pas pu tester avant de l'ouvrir

Carrément,changement direct pareil pour les fourchettes et roulements intégral

[Teelck]

Fourchettes, j’ai récupéré un jeu en bronze. Ça c’est bon normalement.
La 3ème est dans le box.

Et j’ai un kit roulements neufs avec la bague pour monter en lieu et place du roulement de 66mm.
J’ai deux bagues depuis que baptiste a sorti la 1ere série !!! Je savais bien que ça servirait un jour …

Maintenant direct le congèle pour le roulement et la bague sera chauffée un peu pour faciliter le montage serré…

[balouba]

Vérifie bien que la bague reste bien glissante dans la plaque en alu, il faut ajuster un peu l'alésage avec une roue a lamelles

[Teelck]

Vérifie bien que la bague reste bien glissante dans la plaque en alu, il faut ajuster un peu l'alésage avec une roue a lamelles

Ok ça marche. Je ferais un montage libre.

[Piedplanche]

Voilà mes bagues de synchro.

Il faut mesurer le jeu entre bague et corps de synchro, avec des cales d'épaisseur.

[balouba]

Ha ben justement tu connais les valeurs ou ça devient critique ?

[Teelck]

Voilà mes bagues de synchro.

Il faut mesurer le jeu entre bague et corps de synchro, avec des cales d'épaisseur.

La portée n’est conique ???

[Teelck]

Ayhè ça se complique

Curiosité personnelle, à qui on s'adresse habituellement pour une boite, les pros qui refont des moteurs ?

Tu as: soit les pros de la boîte de vitesse(il y a des boîtes qui ne font que ça), soit les mécanos classiques je pense, qui eux sont aussi à même de refaire une boîte. Mieux vaut leur demander s’il connaissent la boîte que tu veux faire refaire.

Et après les amateurs éclairés !!

[Piedplanche]

Ha ben justement tu connais les valeurs ou ça devient critique ?

Quand tout est neuf (corps et bague), il y a entre 1 et 1,1mm de jeu.

Par expérience, ca commence à craquer en dessous de 0,4mm, si le corps n'est pas usé. Donc il faut controler le jeu des bagues sur un corps neuf ou presque.

elle l'est . C'est le jeu longitudinal qu'on mesure, la bague poussée contre le corps.
La portée n’est conique ???

elle l'est . C'est donc le jeu longitudinal qu'on mesure, la bague poussée contre le corps.

[Piedplanche]

je viens de trouver ça pour illustrer
https://www.hondafitjazz.com/french/F00 ... AFT00.HTML

[Teelck]

Ok merci pour les infos.
Voilà qui va bien enrichir ma bibliothèque de connaissances.

Bon ça veut pas dire que je vais remonter une boîte qui fonctionne.. Mais ça va sûrement y participer.
